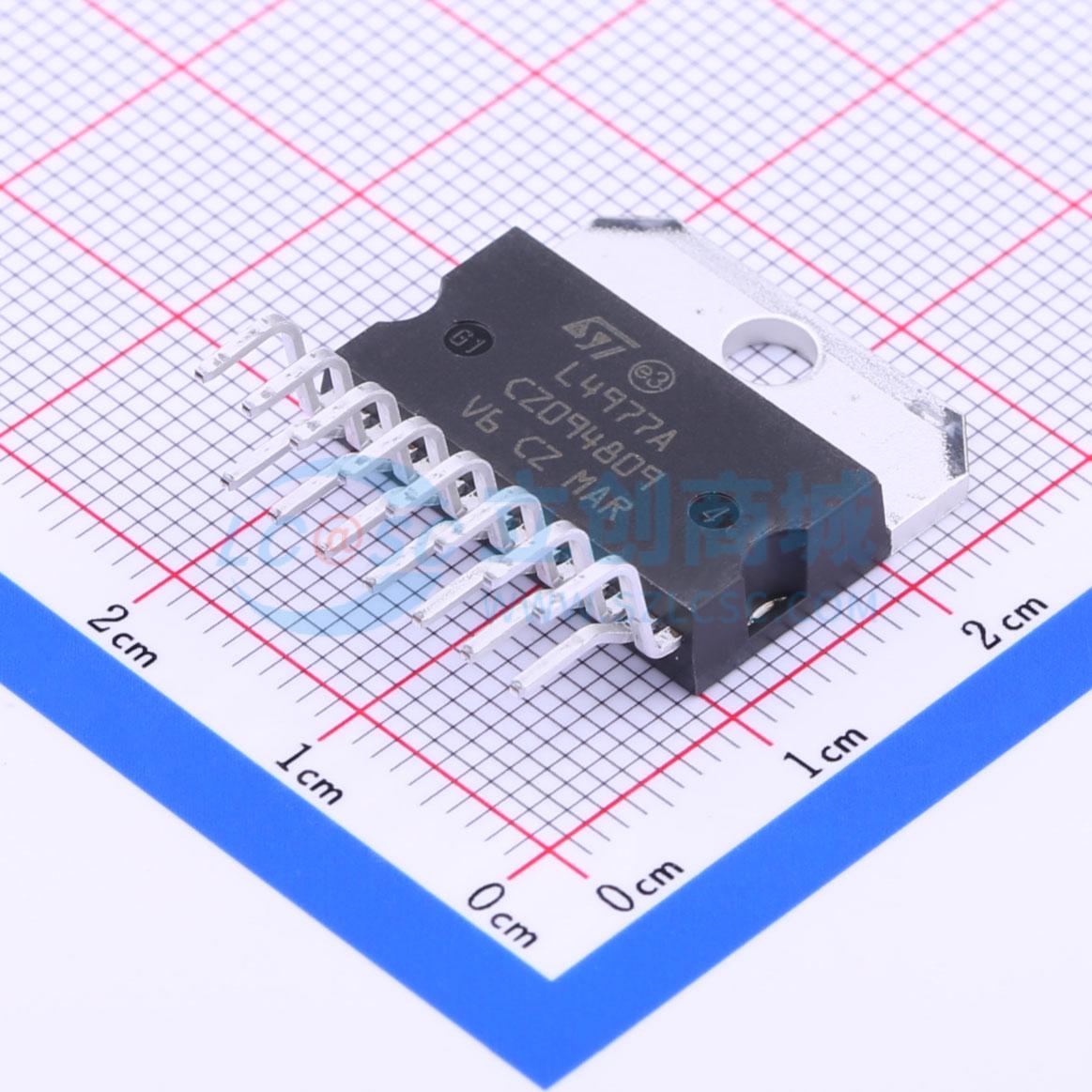

温馨提醒：图片仅供参考，商品以实物为准
L4977A
7A单片降压开关调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L4977A是一款7A单片降压开关调节器,能够在5.1V至40V的输出电压范围内工作。该器件采用BCD混合技术,具有内部前馈线路调节、软启动、限流和热保护功能。该器件采用15引脚多瓦塑料封装,可在高达500kHz的开关频率下高效运行。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L4977A
- 商品编号
- C262896
- 商品封装
- Multiwatt-15
- 包装方式
- 管装
- 商品毛重
- 8.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 15V~50V | |
| 输出电压 | 5.1V~40V | |
| 输出电流 | 7A | |
| 开关频率 | 180kHz~500kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
L4977A是一款降压型单片式功率开关稳压器，可在5.1至40V的可变电压下提供7A电流。
商品特性
- 7A输出电流
- 5.1V至40V输出电压范围
- 0至90%占空比范围
- 内部前馈线性调节
- 内部电流限制
- 芯片上精确的5.1V ± 2%参考电压
- 复位和电源故障功能
- 软启动
- 输入/输出同步引脚
- 带迟滞开启功能的欠压锁定
- 每个周期单脉冲的PWM锁存器
- 极高效率
- 高达500KHz的开关频率
- 热关断
- 连续模式工作
