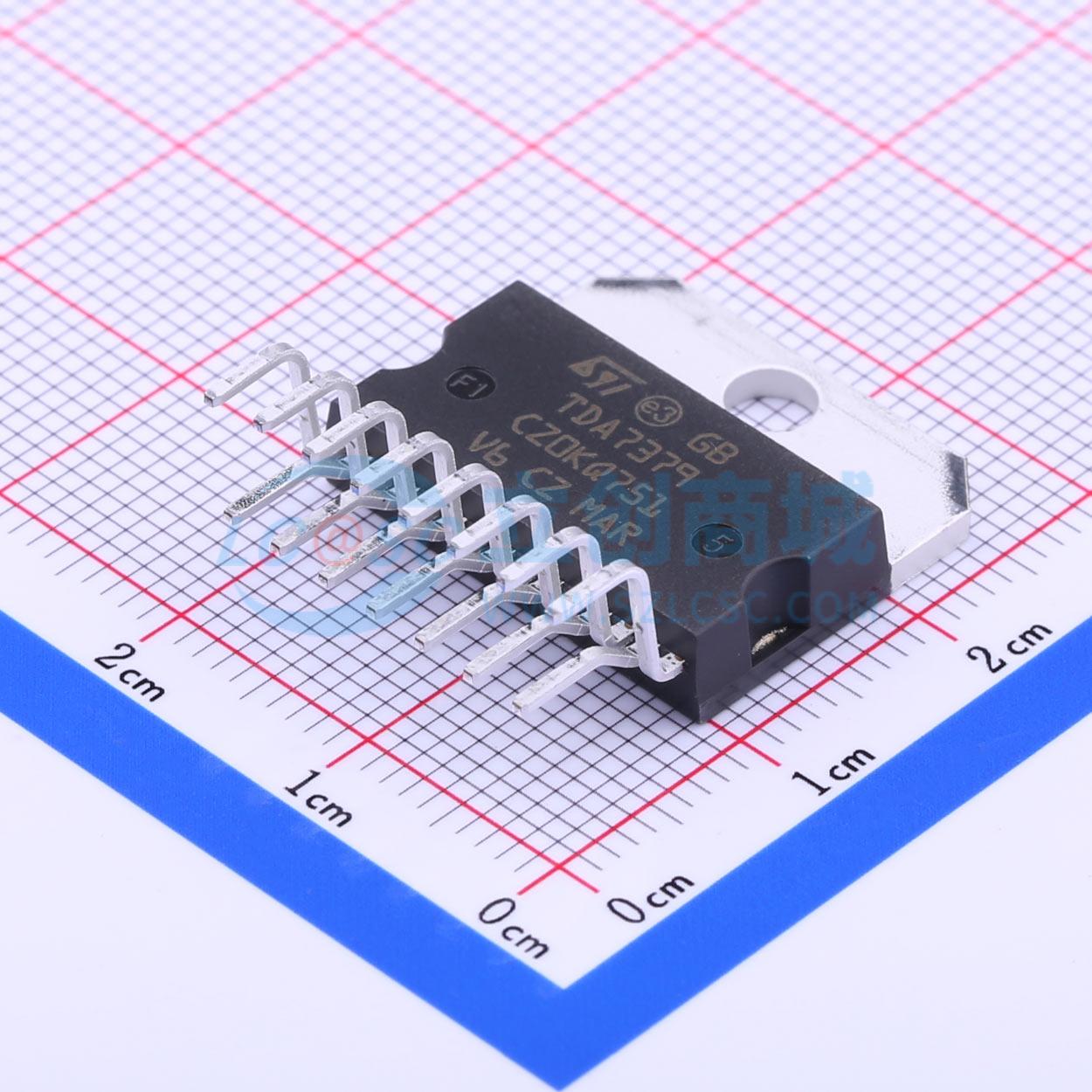

温馨提醒：图片仅供参考，商品以实物为准

E-TDA7379

4X/2X音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TDA7379是一款采用新技术的AB类音频处理放大器，能够以双桥式（DUAL BRIDGE）或四路单端式（QUAD SINGLE ENDED）配置工作。输出级独特的全互补结构和内部固定增益，确保了在显著减少元件数量的情况下实现最高功率性能。板载削波检测器简化了增益压缩操作。故障诊断功能可检测设备在组装和布线过程中出现的错误。
品牌名称: ST(意法半导体)
商品型号: E-TDA7379
商品编号: C262885
商品封装: MultiwAtt-15
包装方式: 管装
商品毛重: 8.695克(g)

商品参数

商品概述

TDA7379是一款采用新技术的AB类音频处理放大器，能够以双桥式（DUAL BRIDGE）或四路单端式（QUAD SINGLE ENDED）配置工作。输出级独特的全互补结构和内部固定增益，确保了在显著减少元件数量的情况下实现最高功率性能。板载削波检测器简化了增益压缩操作。故障诊断功能可检测设备在组装和布线过程中出现的错误。

商品特性

高输出功率能力
最少的外部元件数量：
- 无需自举电容
- 无需波切罗特电路
- 内部固定增益（26dB BTL）
待机（ST-BY）功能（与CMOS兼容）
待机操作期间无明显爆音
诊断功能：
- 削波检测器
- 输出对地短路
- 输出对电源短路
- 开机软短路
- 热关断临近检测
保护功能：
- 输出交流/直流短路
- 对地短路
- 对电源短路
- 负载两端短路
- 开机软短路
- 采用软热限制器防止芯片过温
- 意外接地开路
- 电池反接
- 静电放电保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	双声道
	输出功率	38Wx2@4Ω
	工作电压	8V~20V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.02%
	静态电流(Iq)	150mA
	工作温度	-40℃~+150℃
	电源纹波抑制比(PSRR)	50dB
