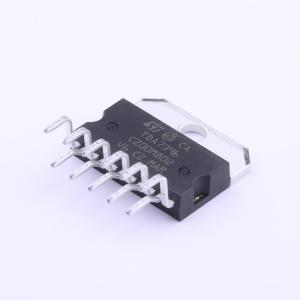

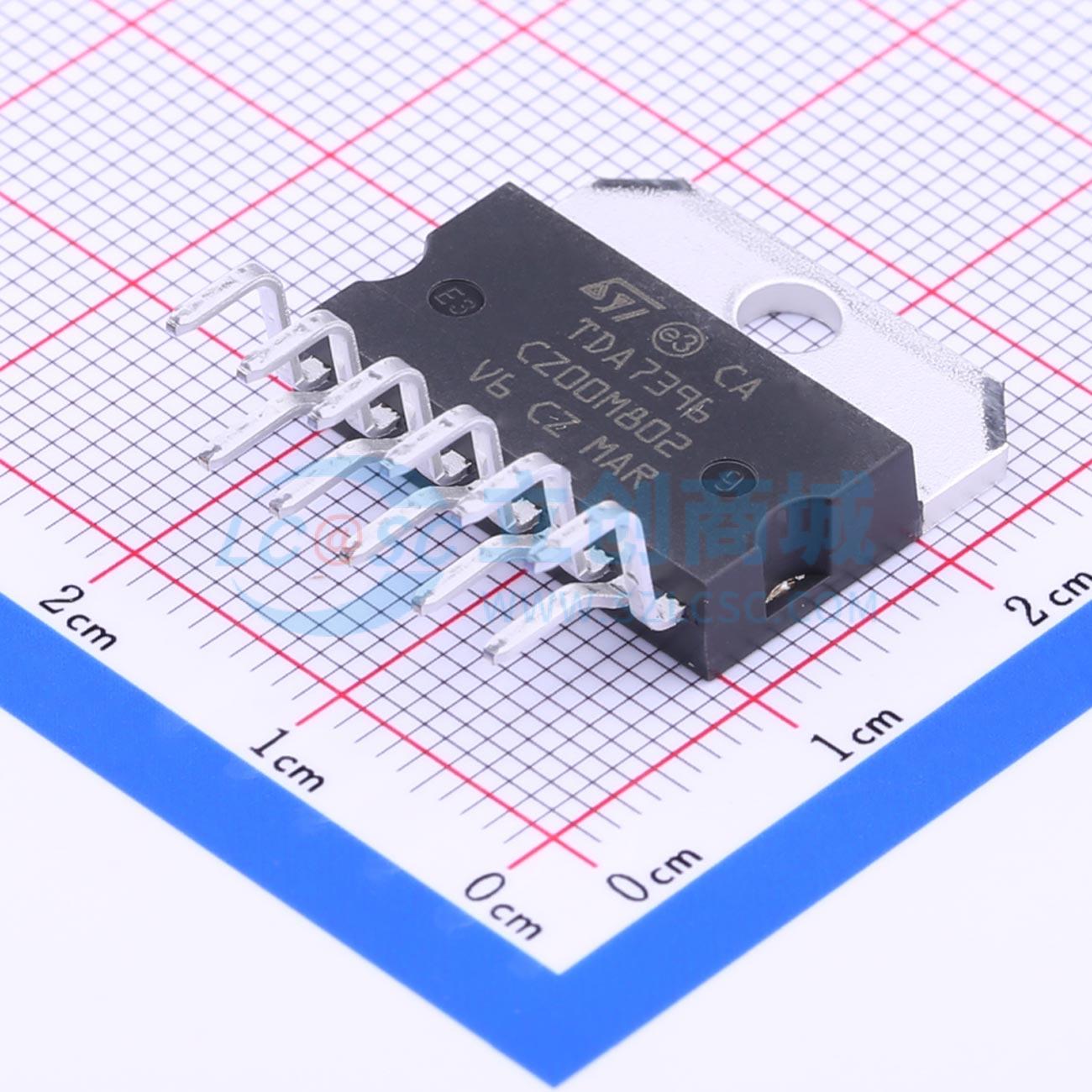

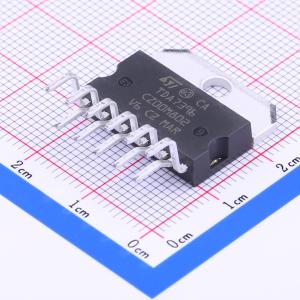

温馨提醒：图片仅供参考，商品以实物为准
E-TDA7396
65W单声道AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 差分输入单路BTL输出功率放大器，支持片段检测
- 品牌名称
- ST(意法半导体)
- 商品型号
- E-TDA7396
- 商品编号
- C262887
- 商品封装
- Multiwatt-11
- 包装方式
- 管装
- 商品毛重
- 8.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 65Wx1@2Ω | |
| 总谐波失真+噪声(THD+N) | 0.06% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 100mA | |
| 输入类型 | 差分；单端 | |
| 功能特性 | ESD保护；使能/关断功能；自动静音/免噪音开关；过压保护 | |
| 工作电压 | 8V~18V | |
| 工作温度 | -40℃~+150℃ |
商品概述
TDA7396是一款桥式AB类音频功率放大器，专为汽车收音机高功率应用而设计。 其2Ω功率能力，以及可在差分输入模式或单端输入模式下工作的特性，使其适用于功率放大器和高端汽车收音机应用。 独特的全互补输出级和内部固定增益配置减少了外部元件数量。 板载削波检测器便于实现增益压缩系统。 诊断功能可检测汽车收音机组装和汽车布线过程中的任何错误。
商品特性
- 高功率能力：
- 最大65W/2Ω
- EIAJ标准下60W/2Ω
- 在VS = 14.4V、f = 1kHz、d = 10%时为45W/2Ω
- 差分输入（可接受单端或差分输入信号）
- 最少的外部元件数量：
- 无需自举电容
- 无需波切罗特单元
- 内部固定增益（26dB）
- 无需SVR电容
- 待机功能（与CMOS兼容）
- 开机/关机时自动静音
- 检测到最小电源电压时自动静音
- 多设备应用中同时开机的同步引脚
- 静音和待机操作期间无明显噗声
- 削波检测器
- 短路、开路负载热关断
- 保护功能：
- 短路（接地、接VS、跨负载）、高感性负载保护
- 芯片过热保护
- 负载突降保护
- 接地开路、ESD保护
应用领域
- 汽车收音机
- 功率放大器
- 高端汽车收音机
