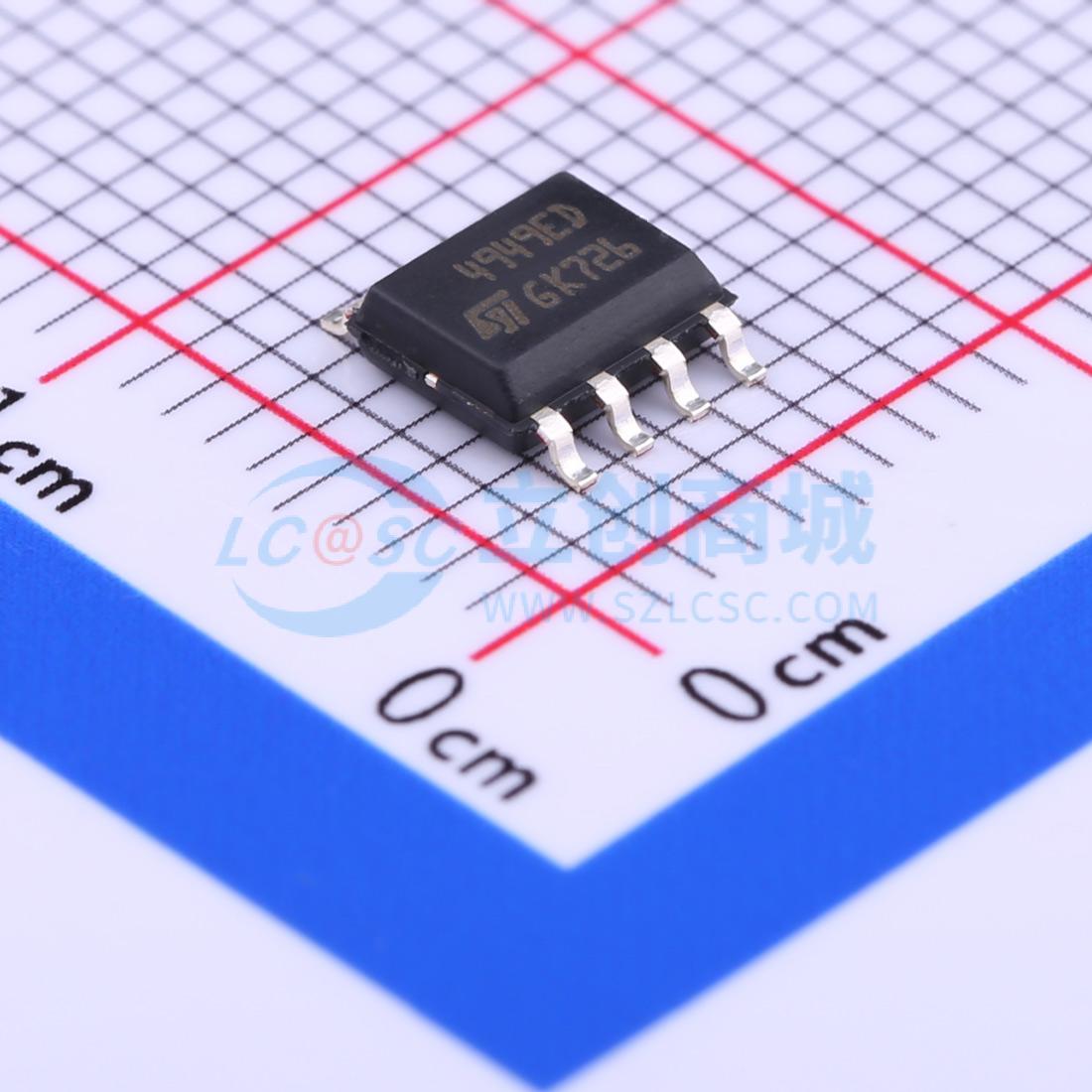

温馨提醒：图片仅供参考，商品以实物为准
L4949EDTR-E
多功能极低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单片集成5V电压调节器，具有极低的压差输出以及上电复位和输入电压检测等附加功能。专为为微计算机控制系统供电而设计，尤其适用于汽车应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L4949EDTR-E
- 商品编号
- C262890
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 28V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 500mV@(100mA) | |
| 静态电流(Iq) | 300uA | |
| 特性 | 短路保护；过热保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
L4949ED-E和L4949EP-E是单片集成的5V电压调节器，具有极低的压差输出以及上电复位和输入电压检测等附加功能。它们专为为微计算机控制系统供电而设计，尤其适用于汽车应用。
商品特性
- 符合AEC-Q100标准的ECOPACK：无铅且符合RoHS标准
- 工作直流电源电压范围为5V - 28V
- 瞬态电源电压高达40V
- 待机时静态电流极低
- 高精度待机输出电压为5V±1%
- 输出电流能力高达100mA
- 极低的压差电压小于0.5V
- 复位电路可检测输出电压
- 可通过外部电容编程复位脉冲延迟
- 电压检测比较器
- 热关断和短路保护
