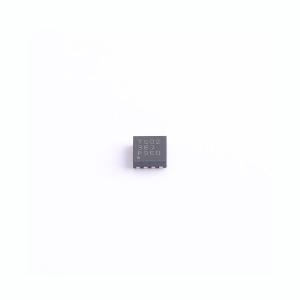

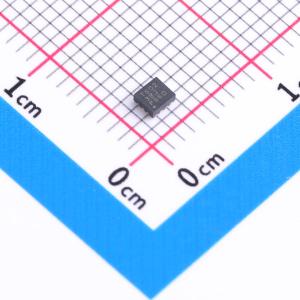

温馨提醒：图片仅供参考，商品以实物为准

TPS62902QRYTRQ1

降压型 2A 3V~18V

描述: TPS62902-Q1 是一款高效、小型、灵活的同步降压 DC/DC 转换器,适用于汽车应用。它支持 3V 至 18V 的输入电压范围,最大输出电流为 2A,具有 165°C 的结温范围。该设备具有可选的 2.5MHz 或 1.0MHz 开关频率,支持高输出电压精度（±1.5%）,并具有内部补偿网络,实现快速瞬态响应。此外,它还具有低静态电流（4μA 型号）和多种保护功能,如过流保护和过温保护。
品牌名称: TI(德州仪器)
商品型号: TPS62902QRYTRQ1
商品编号: C22445520
商品封装: VQFN-HR-9(2x2.2)
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TPS62902-Q1是一款高效、小巧且灵活的同步降压DC/DC转换器，易于使用。可选择2.5 MHz或1.0 MHz的开关频率，允许使用小型电感器并提供快速瞬态响应。该器件在整个工作温度范围内支持高达±1.5%的高输出电压（V_OUT）精度，并通过DCS控制拓扑增强了负载瞬态性能。3 V至18 V的宽输入电压范围支持各种标称输入，如12 V电源轨、单节或多节锂离子电池以及5 V或3.3 V电源轨。

TPS62902-Q1在轻负载时可自动进入省电模式（如果选择自动PFM或PWM）以保持高效率。此外，为了在非常小的负载下提供高效率，该器件的典型静态电流低至4 μA。如果启用AEE，可在输入电压（V_IN）、输出电压（V_OUT）和负载电流范围内提供高效率。该器件包括一个MODE/智能配置输入，用于设置内部和外部分压器、开关频率、输出电压放电以及自动省电模式或强制PWM操作。

商品特性

符合汽车应用的AEC-Q100标准：
- 温度等级1：环境温度（TA）范围为 -40°C至 +125°C
- 二级器件HBM ESD分类
- C4B级CDM ESD分类
具备功能安全能力：提供有助于功能安全系统设计的文档
扩展的结温（TJ）范围：高达165°C
高效的DCS控制拓扑：
- 高端导通电阻（R_DS(ON)）为62 mΩ，低端为22 mΩ
- 无缝PWM/PFM转换
- 内部补偿
典型静态电流（l_Q）低至4 μA
连续输出电流高达2 A
整个温度范围内输出电压精度为±1.5%
可配置的输出电压选项：
- 0.6 V至5.5 V的反馈电压（V_FB）外部分压器
- 内部设置电压（V_SET）分压器
0.4 V至5.5 V之间有16种选项
通过MODE/S-CONF引脚实现灵活性：
- 2.5 MHz或1.0 MHz开关频率
- 强制PWM或带动态模式切换选项的自动PFM（省电模式）
- 输出放电开关
无需外部自举电容
过流和过温保护
100%占空比模式
精确的使能输入
可调节的软启动和跟踪
电源良好输出
针对单层布线优化的引脚布局
采用可焊的2.2 mm × 2.0 mm VQFN封装，引脚间距0.5 mm

应用领域

高级驾驶辅助系统（ADAS）
车身电子与照明
信息娱乐与仪表盘
混合动力、电动和动力系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~18V
	输出电压	-
	输出电流	2A
	开关频率	1MHz；2.5MHz
	工作温度	-40℃~+165℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	-
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
