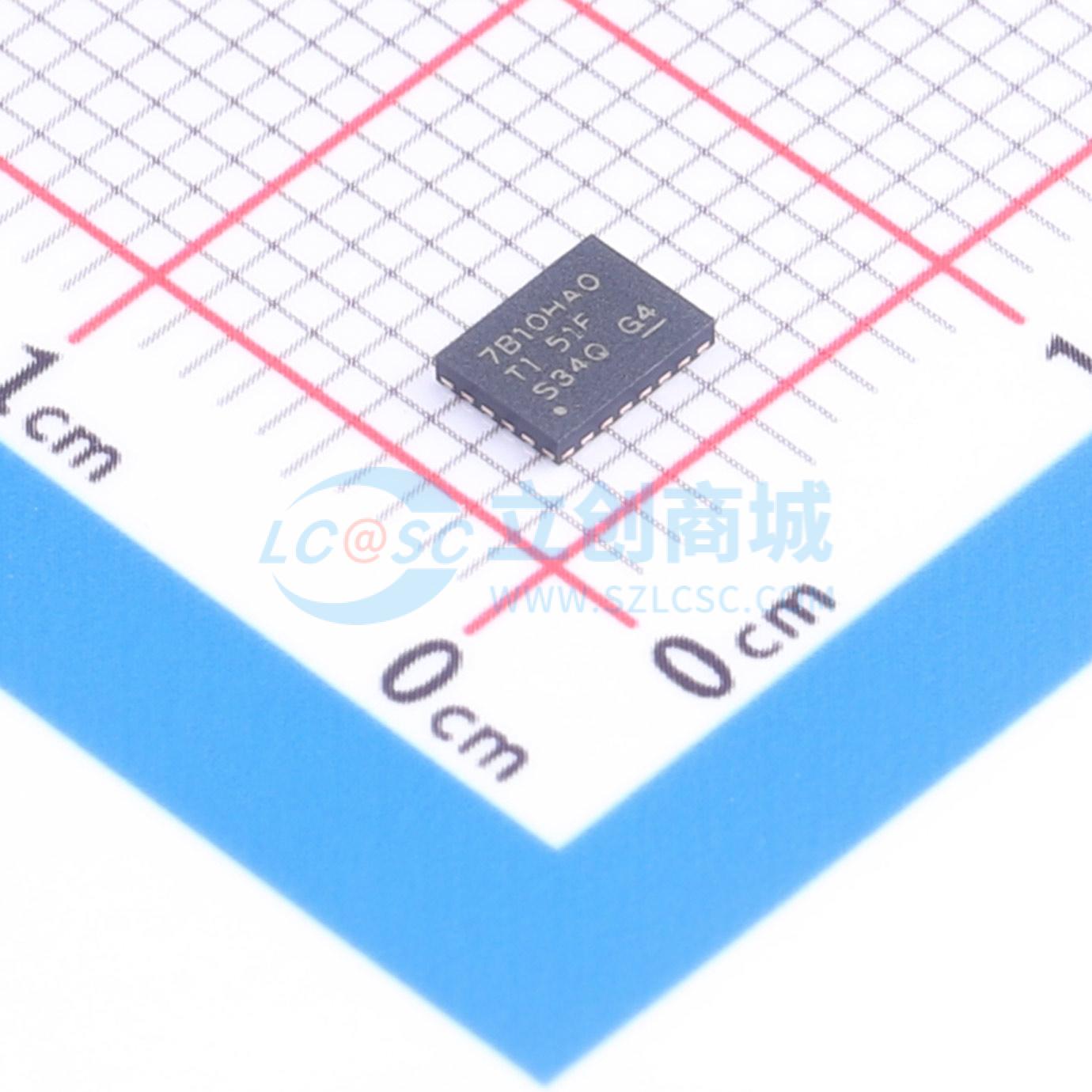

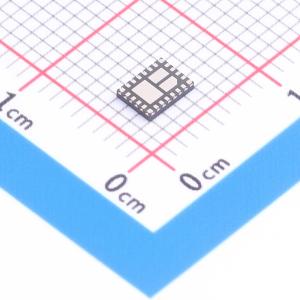

TPS6287B10HA0WRZVR

TPS6287B10、TPS6287B15、TPS6287B20、TPS6287B25 和 TPS6287B30 是一系列引脚兼容的 10A、15A、20A、25A 和 30A 同步降压 DC/DC 转换器，具备 I²C 接口和差分远程感应功能。所有器件都具有高效率和易用性。低电阻功率开关允许在高环境温度下提供高达 30A 的输出电流。这些器件可以在堆叠模式下运行，以提供更高的输出电流，或将功耗分散到多个器件上。

TPS6287Bxx 系列采用固定频率 DCS 控制方案，支持快速瞬态响应。器件可以在省电模式下运行以实现最高效率，也可以在强制 PWM 模式下运行以实现最佳瞬态性能和最低输出电压纹波。

可选的远程感应功能可在负载点实现最大电压调节，并且该器件在整个输出电压范围内可实现 ±0.8% 的直流电压精度。

I²C 兼容接口提供了多种控制、监测和警告功能，如电压监测和温度相关警告。输出电压可以快速调整，以根据负载的功耗适应性能需求。默认启动电压可通过 VSET1 和 VSET2 引脚选择电阻来设置。

• 输入电压范围：2.7V 至 6V
• 引脚兼容器件系列：10A、15A、20A、25A 和 30A
• 三种可选输出电压范围：0.4V 至 1.675V
  • 0.4V 至 0.71875V，步长 1.25mV
  • 0.4V 至 1.0375V，步长 2.5mV
  • 0.4V 至 1.675V，步长 5mV
• 输出电压精度：±0.8%
• 内部功率 MOSFET：2.6mΩ 和 1.5mΩ
• 可调节软启动
• 外部补偿
• 通过 VSET1 和 VSET2 引脚选择启动输出电压
  • 0.4V 至 0.775V，步长 25mV
  • 0.8V 至 1.55V，步长 50mV
• 仅 TPS6287BxxJE2 可通过 FSEL 引脚选择 1.5MHz、2.25MHz、2.5MHz 或 3MHz 的开关频率（见表 4 - 2）
• 强制 PWM 或省电模式操作
• 通过外部电阻或 I²C 选择启动输出电压
• I²C 兼容接口，最高可达 3.4MHz
• 可选堆叠操作，以提高输出电流能力
• 差分远程感应
• 热预警告和热关断
• 输出放电
• 可选扩频时钟
• 带窗口比较器的电源良好输出

• FPGA、ASIC 和数字核心电源
• 光网络
• 存储
