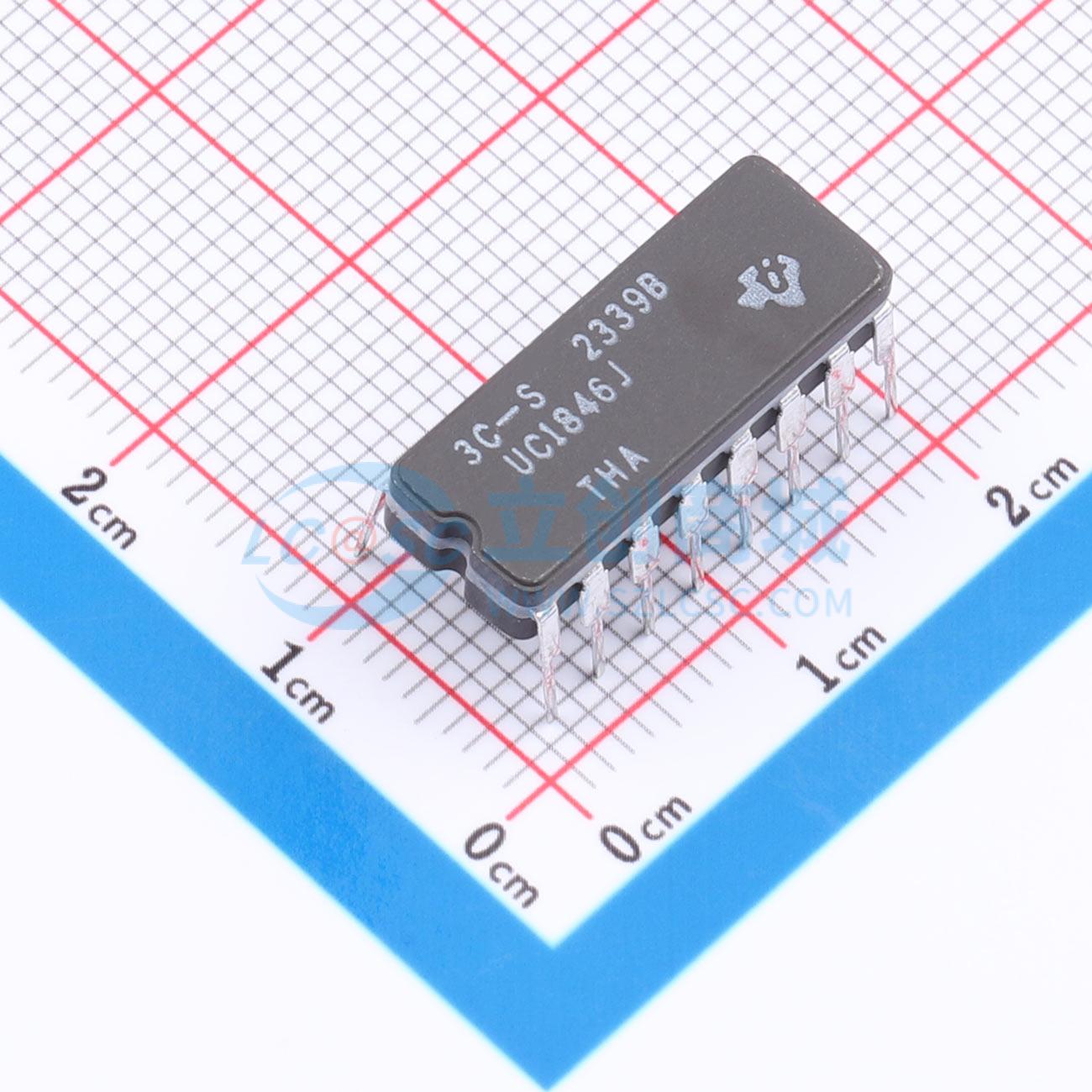

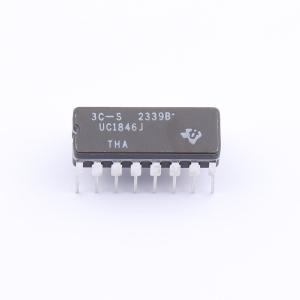

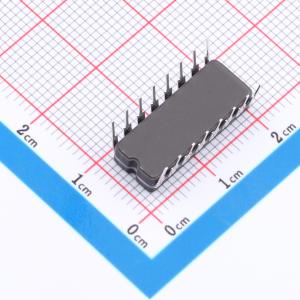

UC1846J

8V~40V

描述: UC1846/7系列控制设备具备实现固定频率、电流模式控制方案所需的所有特性，同时将外部元件数量降至最低。该技术的卓越性能体现在改善的线性调整率、增强的负载响应特性，以及更简单、更易于设计的控制环路
品牌名称: TI(德州仪器)
商品型号: UC1846J
商品编号: C22427189
商品封装: CDIP-16
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	拓扑结构	推挽式
	功能特性	欠压锁定；可调限流；软启动；欠压保护(UVP)；过流保护(OCP)
	工作温度	-55℃~+125℃
	工作模式	PWM 调制
	输出电压	5.1V

商品概述

UC1846/7系列控制器提供了实现固定频率电流型控制方案所需的全部必要功能，同时保持最少的外部元件数量。该技术的性能优势体现在改善的线性调整率、增强的负载响应特性，以及更简单、更容易设计的控制环路。拓扑优势包括固有的逐脉冲限流能力、推挽转换器的自动对称性校正，以及能够并联功率模块同时保持均流的能力。保护电路包括内置欠压锁定和可编程限流，此外还有软启动功能。还提供关断功能，可以触发带自动重启的完全关断，也可以锁存电源关断。其他功能包括全锁存操作、双脉冲抑制、死区调节能力，以及±1%修整精度的带隙基准。UC1846在关断状态下输出低电平，UCx847在关断状态下输出高电平。

商品特性

自动前馈补偿
可编程逐脉冲限流
推挽结构自动对称性校正
增强负载响应特性
模块化电源系统可并行操作
差分电流检测放大器，具备宽共模范围
双脉冲抑制
峰值500mA图腾柱输出
±1%带隙基准
欠压锁定
软启动功能
关断端子
500kHz工作

应用领域

电信电源转换器
工业电源转换器

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	8V~40V
	开关频率	39kHz~47kHz
	输出电流	500mA
	耗散功率(Pd)	1000mW
	晶体管耐压	40V
