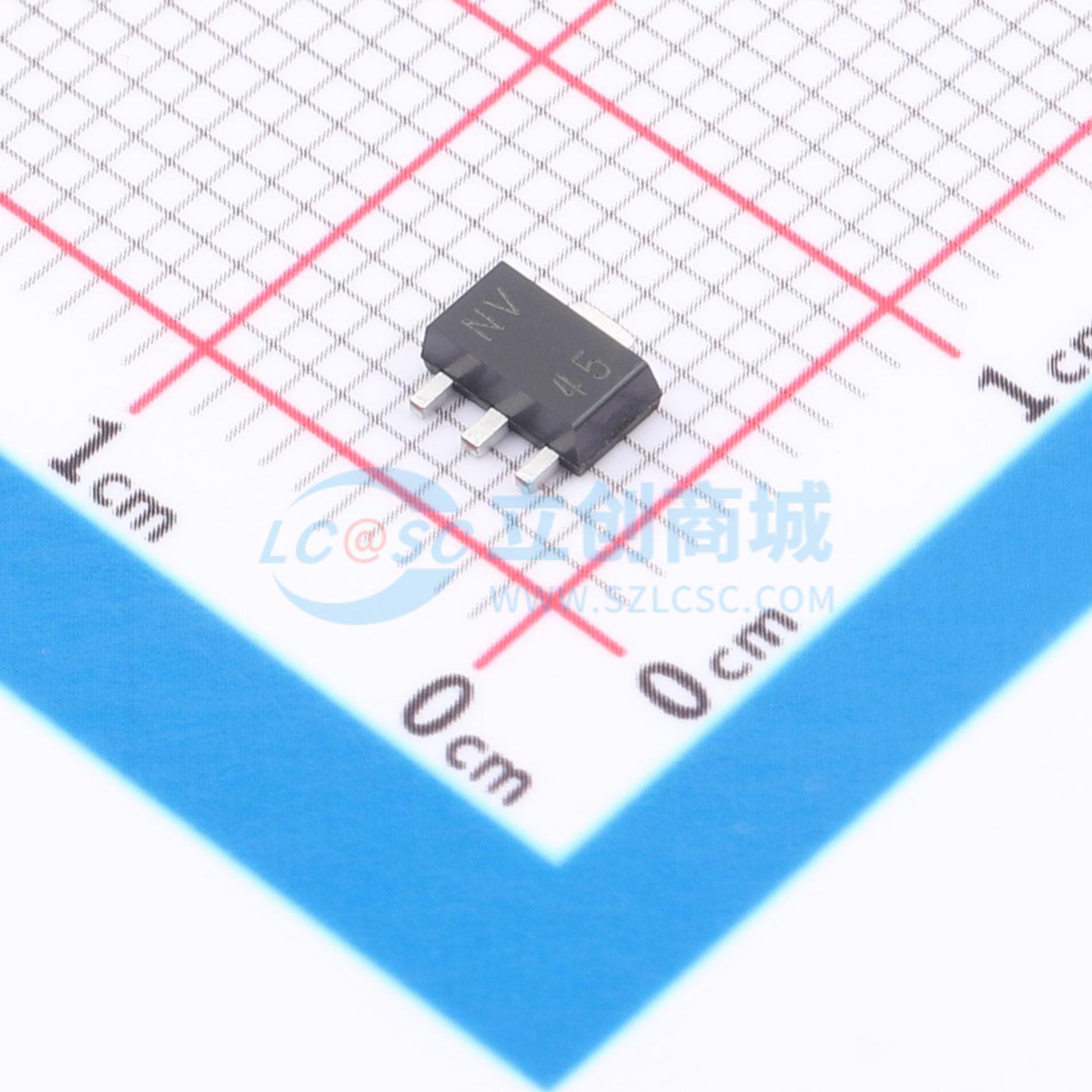

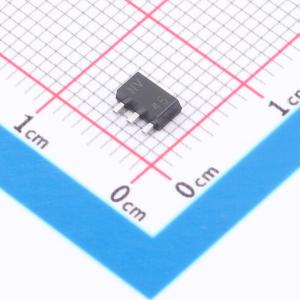

温馨提醒：图片仅供参考，商品以实物为准
TLV70950PKR
宽输入电压范围低功耗LDO线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV70950PKR
- 商品编号
- C22427293
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.147334克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 30V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 60dB@(100kHz) | |
| 静态电流(Iq) | 3.2uA |
| 属性 | 参数值 | |
|---|---|---|
| 噪声 | 487uVrms | |
| 功能特性 | 过流保护；内置软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定；可调 | |
| 输出通道数 | 1 |
商品概述
TLV709低压差（LDO）线性电压稳压器是一款低静态电流器件。该器件在微型封装中具备宽输入电压范围和低功耗工作的优势。TLV709经过优化，可用于为电池供电应用中的微控制器和其他低功耗负载供电。TLV709 LDO在100mA负载电流下的低压差典型值为600mV。低静态电流（典型值3.2μA）在整个输出负载电流范围（0mA至150mA）内保持不变。TLV709还内置软启动，可降低启动过程中的浪涌电流。内置过流限制保护可在负载短路或故障情况下保护稳压器。TLV709提供多种封装:尺寸为2.9mm × 2.8mm的5引脚SOT-23 (DBV)、2.92mm × 2.37mm的3引脚SOT-23 (DBZ)，以及4.5mm × 2.5mm的3引脚SOT-89 (PK)封装。DBV封装支持固定输出和可调输出，DBZ封装仅支持固定输出。
商品特性
- 输入电压范围为 2.5 V 至 30 V
- 提供多种输出电压选项:固定输出 1.2 V 至 5 V，可调输出 1.2 V 至 28 V
- 输出电流最高可达 150 mA
- 极低静态电流(IQ):150 mA 负载电流下为 3.2 μA
- 输出电容 ≥ 0.47 μF 即可稳定工作
- 过流保护
- 提供多种封装可选:3引脚SOT-23 (DBZ)（仅固定输出配置，预告信息）；4引脚SOT-89 (PK)（仅固定输出配置）；5引脚SOT-23 (DBV)（同时支持固定和可调输出配置）
- 工作结温范围为 -40℃ 至 +125℃
应用领域
- 家庭和楼宇自动化
- 零售自动化与支付
- 电网基础设施
- 医疗应用
- 照明应用
