温馨提醒：图片仅供参考，商品以实物为准

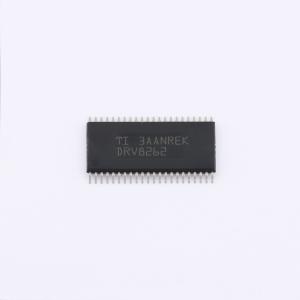

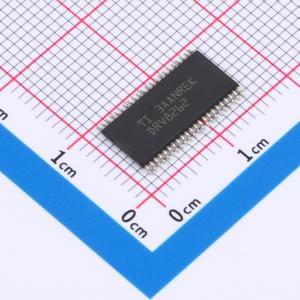

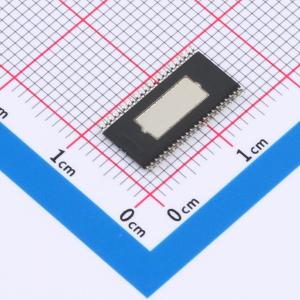

DRV8262DDWR

具有电流检测输出的60V单路或双路H桥电机驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 一款宽电压、高功率H桥电机驱动器，适用于各种工业应用。该器件集成了两个H桥来驱动一个或两个直流电机或一个双极步进电机。在双路H桥模式下支持高达16A的峰值电流，在单路H桥模式下支持高达32A的峰值电流。该器件还集成了电流检测和调节、电流检测输出以及保护电路
品牌名称: TI(德州仪器)
商品型号: DRV8262DDWR
商品编号: C22427252
商品封装: HTSSOP-44
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

	属性	参数值
	步长细分	-
	接口类型	-
	集成开关	是
	导通电阻	100mΩ
	工作温度	-40℃~+125℃
	功能特性	内置电荷泵；过流保护；上电复位；死区/直通保护；过压保护；过温保护；欠压锁定

商品概述

DRV8262 是一款宽电压、高功率 H 桥电机驱动器，适用于各种工业应用。该器件集成了两个 H 桥来驱动一个或两个直流电机或一个双极步进电机。DRV8262 在双路 H 桥模式下支持高达 16A 的峰值电流，在单路 H 桥模式下支持高达 32A 的峰值电流。该器件还集成了电流检测和调节、电流检测输出以及保护电路。在启动期间和高负载事件中，高侧 MOSFET 两端的集成电流检测功能可实现通过驱动器调节电机电流。利用可调外部电压基准，可设置电流限值。该器件还提供与每个 H 桥的电机电流成正比的输出电流。集成感应消除了对分流电阻的需求，因而可以节省电路板面积并降低系统成本。该器件提供一种低功耗睡眠模式，可实现超低静态电流。提供的内部保护特性包括:电源欠压锁定(UVLO)、电荷泵欠压 (CPUV) 保护、输出过流 (OCP)保护和器件过热 (OTSD) 保护。DRV8262 采用热增强型 44 引脚 HTSSOP 封装，DDW 封装在器件底部包含一个 PowerPAD™，DDV 封装在器件顶部包含一个 PowerPAD™，用于与散热器进行热耦合。

商品特性

可配置为单路或双路 H 桥电机驱动器
可驱动一个或两个有刷直流电机
可驱动一个步进电机
可驱动一个或两个热电冷却器 (TEC)
低 RDS(ON):双路 H 桥配置为 100mΩ HS + LS，单路 H 桥配置为 50mΩ HS + LS
高输出电流能力:双路 H 桥（24V，25°C）下，DDW 封装峰值 8A，DDV 封装峰值 16A；单路 H 桥（24V，25°C）下，DDW 封装峰值 16A，DDV 封装峰值 32A
可编程运行接口，支持相位/使能 (PH/EN)、PWM (IN/IN)
集成式电流检测和调节
集成高侧 MOSFET 的电流检测
提供每个 H 桥的检测输出 (IPROPI)
最大电流下的检测精度 ± 4 %
单独的逻辑电源电压 (VCC)
可配置的关断时间 PWM 斩波，可选 7μs、16μs、24μs 或 32μs
可编程故障恢复方法
支持 1.8V、3.3V、5.0V 逻辑输入
低电流睡眠模式 (3µA)
集成保护特性:VM 欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、过流保护 (OCP)、热关断 (OTSD)、故障状态输出 (nFAULT)

应用领域

有刷直流电机
工厂自动化、步进驱动器和机器人
医疗成像、诊断和设备
ATM、点钞机和 EPOS
TEC 驱动器

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	3.05V~5.5V
	电机驱动电压(Vm)	4.5V~65V
	输出电流	-
	H桥数量	2
	驱动类型	双极驱动
