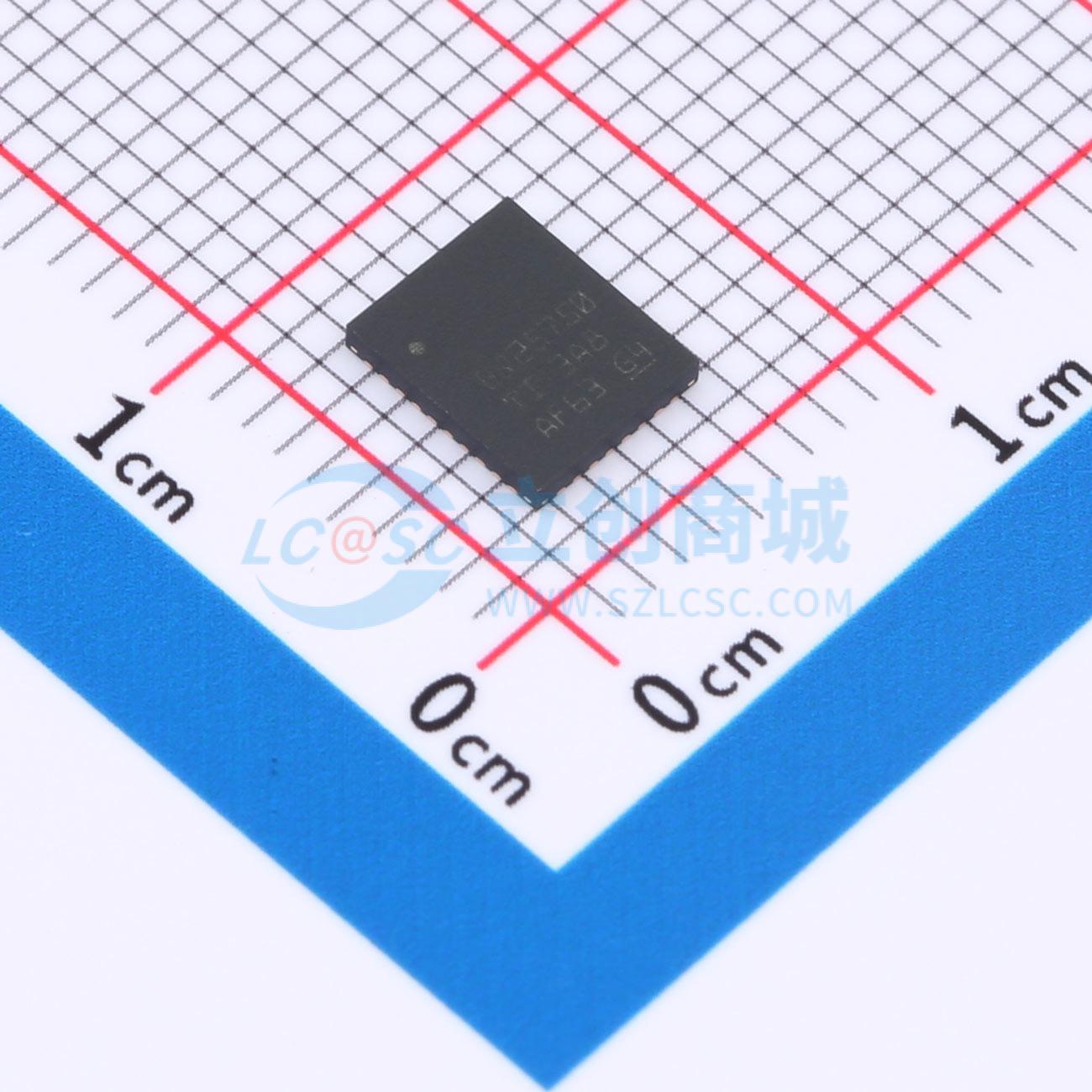

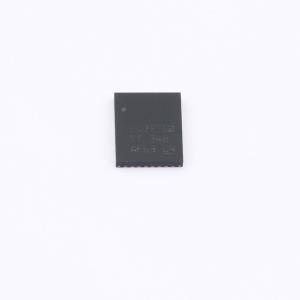

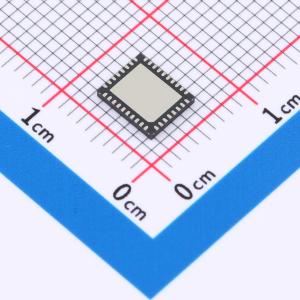

BQ25750RRVR

独立式/I2C 控制、1 至 14 节电池双向升降压电池充电控制器，具备直接电源路径控制功能

描述

BQ25750是一款宽输入范围、开关模式的降压-升压锂离子、锂聚合物或磷酸铁锂电池充电控制器，具有直通电源路径控制。该器件提供宽电压范围的高效电池充电，具有精确的充电电流和充电电压调节，以及自动充电预调节、终止和充电状态指示。该器件集成了降压-升压转换器的所有环路补偿，从而提供高密度且易于使用的解决方案。在反向模式下，该器件从电池汲取电源并调节SYS端电压。除了I2C主机控制的充电模式外，该器件还支持通过电阻可编程限制的独立充电模式。输入电流、充电电流和充电电压调节目标可以通过ILIM_HIZ、ICHG和FB引脚分别设置。该器件具有三个状态引脚（STAT1、STAT2和PG），用于指示充电状态和输入电压状态。这些引脚可用于驱动LED或与主机处理器通信。如果需要，这些引脚也可以用作通用指示器，其状态由I2C接口直接控制。INT引脚会在设备状态发生变化（包括故障）时立即通知主机。该器件还提供了一个模数转换器（ADC），用于监测输入电流、充电电流以及输入/电池/系统/热敏电阻电压。

品牌名称

TI(德州仪器)

商品型号

BQ25750RRVR

商品编号

C22427288

商品封装

VQFN-36-EP(6x5)​

包装方式

编带

商品毛重

0.13克(g)
