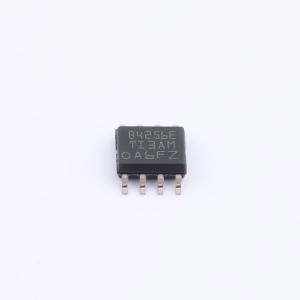

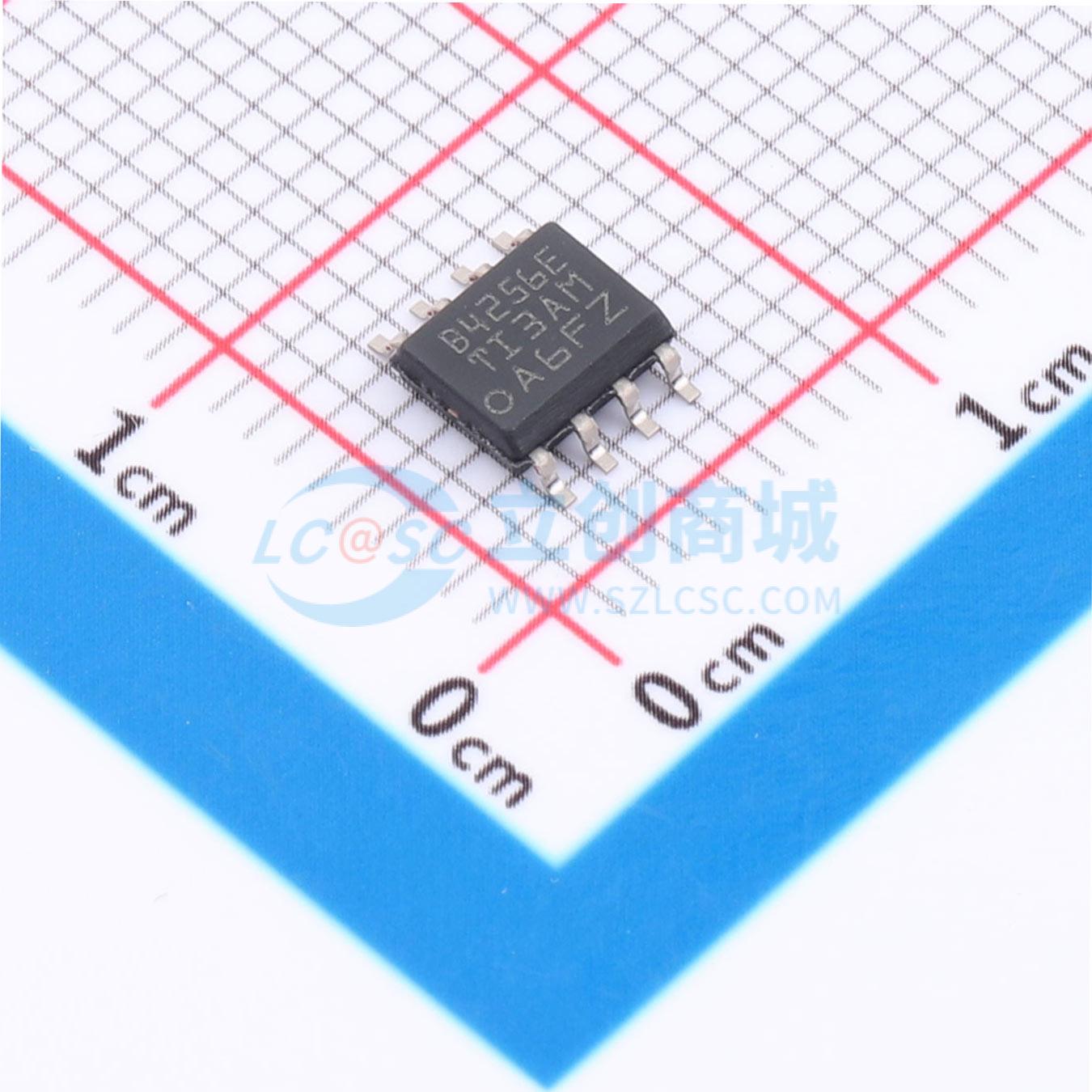

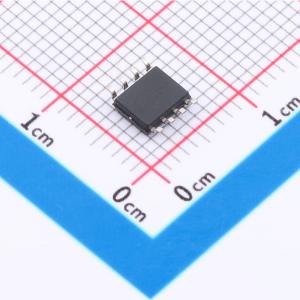

温馨提醒：图片仅供参考，商品以实物为准

TPS7B4256QDRQ1

2V~40V 70mA 40V

描述: TPS7B4256-Q1是一款单片集成低压降（LDO）电压跟踪器。该器件采用8引脚SOIC和HSOIC封装。旨在为汽车环境中的非板载传感器供电。配备了集成保护功能，可应对电池短路、反极性，输出至地短路（电流限制）和过热（热关断）等故障情况。采用背对背PMOS拓扑，无需使用外部二极管，即可帮助防止出现导致反向电流的故障情况。可承受45V（绝对最大值）输入电压，并能经受住汽车负载突降瞬态条件的考验。
品牌名称: TI(德州仪器)
商品型号: TPS7B4256QDRQ1
商品编号: C22427263
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	静态电流(Iq)	60uA
	噪声	150uVrms
	功能特性	内置软启动；使能控制；反极性电流保护；反极性电压保护；短路保护；过流保护；热关断；输入欠压保护
	工作温度	-40℃~+150℃@(Tj)
	输出类型	可调
	输出通道数	1

商品概述

TPS7B4256-Q1 是一款单片集成低压降 (LDO) 电压跟踪器。该器件采用 8 引脚 SOIC 和 HSOIC 封装，旨在为汽车环境中的非板载传感器供电。由于提供非板载电源的电缆发生故障的风险较高，因此器件配备了集成保护功能，可应对电池短路、反极性、输出至地短路（电流限制）和过热（热关断）等故障情况。该器件采用背对背 PMOS 拓扑，无需使用外部二极管，即可帮助防止出现导致反向电流的故障情况。该器件可承受 45V（最大值）输入电压，并能经受住汽车负载突降瞬态条件的考验。该器件可在整个温度范围内跟踪施加在可调节输入引脚(ADJ/EN) 上的基准电压，并在 FB 引脚上具有非常严格的 6mV（最大值）容差。凭借这种跟踪功能，TPS7B4256-Q1 可在高达 70mA 的负载下提供高精度电源电压。基准电压可直接连接至 ADJ/EN 引脚，或通过 ADJ/EN 引脚的外部电阻分压器调整为更低的电压值（最低至 2V）。通过直接将 FB 引脚连至 OUT 引脚，输出电压可调整为 ADJ/EN 引脚电压值（± 跟踪容差）；通过 FB 和 OUT 引脚之间的电阻分压器，输出电压可调整为更高的电压值。TPS7B4256-Q1 可对 ADC 基准电压进行有效的缓冲，并通过长线缆安全传输此电压（或其调整值）来为非板载传感器供电。如果传感器是比例式的，而且输出由 ADC 进行采样，则 TPS7B4256-Q1 的特性将有助于显著提高传感器测量的可靠性和精度。通过将 ADJ/EN 输入引脚置于低电平，TPS7B4256-Q1 可切换至待机模式，从而将 LDO 的静态电流消耗降至 3.5μA 以下。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1:–40℃ 至 +125℃，TA；结温:–40℃ 至 +150℃，TJ
输入电压范围包含:最大范围-40V 至 +45V，工作范围3V 至 40V
输出电压工作范围为 2V 至 40V，在分压器配置中，使用外部电阻器可将 VOUT 调整为高于或低于基准的电压值
最大输出电流:70mA
输出跟踪容差最大为 6mV
70mA 时压降最大为 225mV
组合了使能和基准功能
轻负载时低静态电流:60μA
在各种陶瓷输出电容值范围内可保持稳定:COUT 范围 1μF 至 100μF，ESR 范围 1mΩ 至 2Ω
集成保护特性:反向电流保护、反极性保护、过热保护、输出至地和输出至电源短路保护
采用低热阻 8 引脚封装，提供 HSOIC (DDA)、SOIC (D) 两种封装选项

应用领域

动力总成压力传感器
动力总成温度传感器
动力总成排气传感器
动力总成油液浓度传感器
车身控制模块 (BCM)

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	2V~40V
	输出电流	70mA
	电源纹波抑制比(PSRR)	80dB@(100Hz)
	压差	225mV@(70mA)
