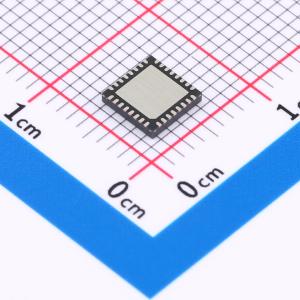

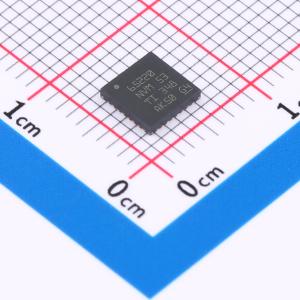

TPS6522053RHBR

TPS65220是一款电源管理集成电路（PMIC），专为便携式和固定式汽车应用中的各种片上系统（SoC）供电而设计。该器件的工作环境温度范围为-40℃至+125℃，使其成为各种工业汽车应用的理想选择。该器件包含三个同步降压DC-DC转换器和四个线性稳压器。 DC-DC转换器的输出能力为1个3.5A和2个2A。根据开关模式配置，每个通道的转换器需要一个470nH的小电感、4.7μF的输入电容和至少10μF的输出电容。 其中两个低压差线性稳压器（LDO）在0.6V至3.4V的输出电压范围内支持400mA的输出电流。这些LDO支持旁路模式，可作为负载开关使用，并允许在运行期间进行电压更改。另外两个LDO在1.2V至3.3V的输出电压范围内支持300mA的输出电流。这些LDO也支持负载开关模式。 I2C接口、输入输出引脚（IO）、通用输入输出引脚（GPIO）和多功能引脚（MFP）可与各种SoC实现无缝连接。

• 3个降压转换器，开关频率高达2.3 MHz。
• 1个通道：输入电压（VIN）：2.5V – 5.5V；输出电流（IOUT）：3.5A；输出电压（VOUT）：0.6V – 3.4V
• 2个通道：输入电压（VIN）：2.5V – 5.5V；输出电流（IOUT）：2A；输出电压（VOUT）：0.6V – 3.4V
• 4个线性稳压器：
• 2个通道：输入电压（VIN）：1.5V – 5.5V；输出电流（IOUT）：400mA；输出电压（VOUT）：0.6V – 3.4V（可配置为负载开关和旁路模式，支持SD卡）
• 2个通道：输入电压（VIN）：2.2V – 5.5V；输出电流（IOUT）：300mA；输出电压（VOUT）：1.2V – 3.3V（可配置为负载开关）
• 三个降压转换器均支持动态电压调节
• 低静态电流（IQ）/脉冲频率调制（PFM）、脉冲宽度调制（PWM）模式（准固定频率）或固定频率模式
• 可编程电源排序和默认电压
• I2C接口，支持标准模式、快速模式和快速模式+
• 设计用于支持具有14个以上电源轨的系统（多PMIC配置中使用2个TPS65220器件）
• 2个通用输出引脚（GPO）、1个通用输入输出引脚（GPIO）和3个多功能引脚
• 可通过电可擦可编程只读存储器（EEPROM）进行编程
• 具备功能安全能力

• 低功耗工业微处理器（MPU）和微控制器（MCU），如AM62x、AM64x和AM243x
• 人机界面（HMI）
• 可编程逻辑控制器（PLC）
• 工业计算机
• 楼宇安全系统
• 暖通空调（HVAC）
• 视频监控
• 数据集中器
• 智能电表
• 保护继电器
• 患者监测与诊断
• 成像设备
• 低功耗汽车微处理器，如AM62x-Q1和AM64x-Q1
• 汽车主机、数字仪表盘、远程信息处理控制单元、激光雷达处理器
• 驾驶员监测系统（DMS）/乘客监测系统（OMS）、电子后视镜和摄像头监控系统（CMS）
• 汽车照明
• 汽车音频放大器
• 动力总成
• 图像信号处理（ISP）和深度学习
