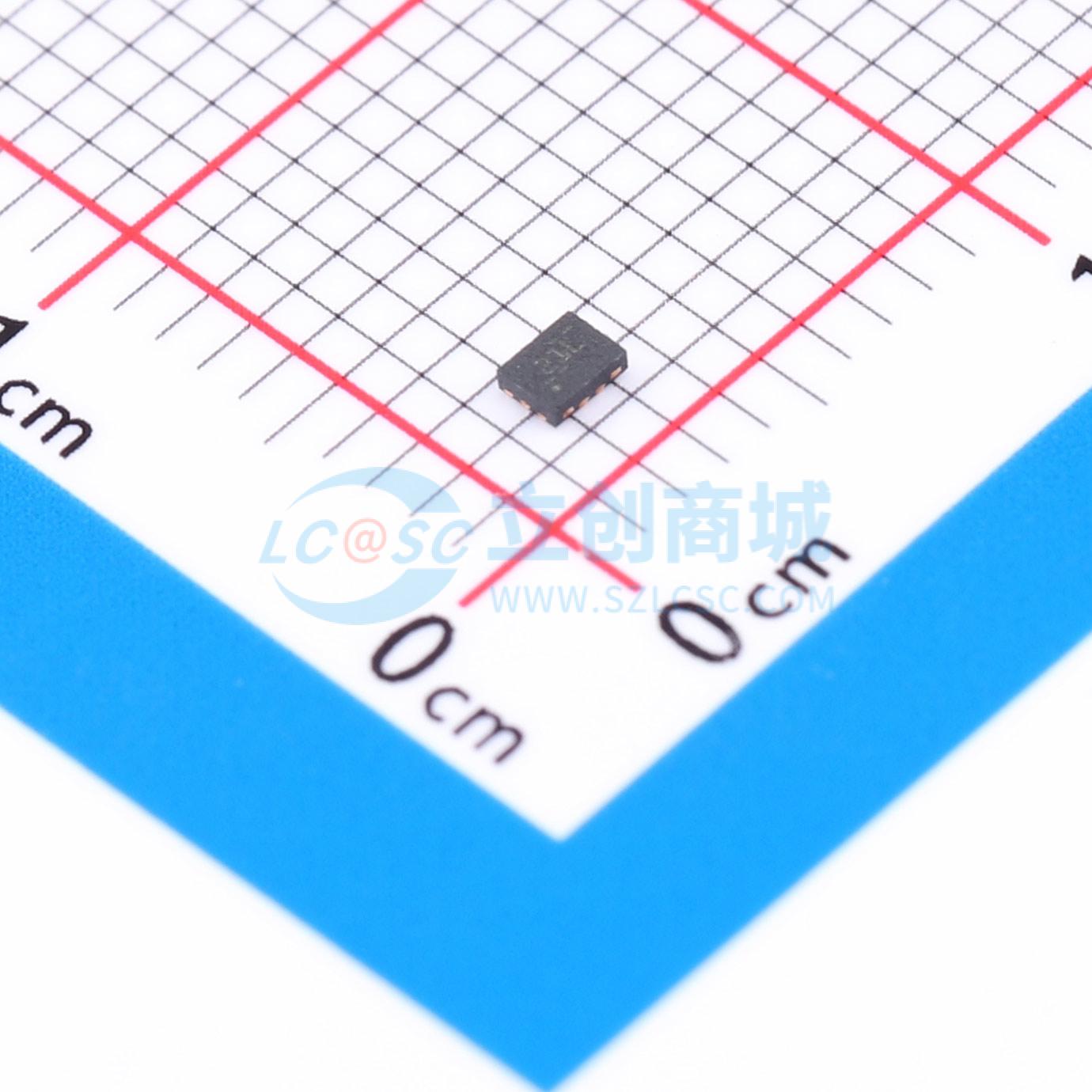

温馨提醒：图片仅供参考，商品以实物为准

TMUXHS221LVNKGR

USB2.0 480Mbps 2:1或1:2多路复用器或多路信号分离器开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUXHS221LV 是一款针对 USB 2.0 以及 eUSB2 LS、FS 和 HS 信号传输进行优化的高速双向 2:1 或 1:2 多路复用器或多路信号分离器。TMUXHS221LV 是一款适用于诸多数据速率高达 3Gbps 的高速接口的模拟无源开关。TMUXHS221LV 支持电压范围为 −0.3V 至 3.6V 的差分或单端 CMOS 信号传输。 TMUXHS221LV 的出色高速性能可将 USB 2.0 或 eUSB2 HS 信号眼图的衰减降至超低水平，而且通道导通电阻、高带宽、低反射和低附加抖动也非常低。该器件经过优化，可实现出色的高频响应，因而可以更轻松地通过 USB 2.0 HS 电气合规性测试。该器件的数据路径也经过匹配，可实现出色的差分对内延迟性能。 TMUXHS221LV 的工作温度范围适用于多种严苛应用，包括工业和高可靠性用例。
品牌名称: TI(德州仪器)
商品型号: TMUXHS221LVNKGR
商品编号: C22427212
商品封装: UQFN-10(1.4x1.8)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	传播延迟(tpd)	60ps
	静态电流(Iq)	3uA

商品概述

TMUXHS221LV 是一款针对 USB 2.0 以及 eUSB2 LS、FS 和 HS 信号传输进行优化的高速双向 2:1 或 1:2 多路复用器或多路信号分离器。TMUXHS221LV 是一款适用于诸多数据速率高达 3Gbps 的高速接口的模拟无源开关。TMUXHS221LV 支持电压范围为 −0.3V 至 3.6V 的差分或单端 CMOS 信号传输。 TMUXHS221LV 的出色高速性能可将 USB 2.0 或 eUSB2 HS 信号眼图的衰减降至超低水平，而且通道导通电阻、高带宽、低反射和低附加抖动也非常低。该器件经过优化，可实现出色的高频响应，因而可以更轻松地通过 USB 2.0 HS 电气合规性测试。该器件的数据路径也经过匹配，可实现出色的差分对内延迟性能。 TMUXHS221LV 的工作温度范围适用于多种严苛应用，包括工业和高可靠性用例。

商品特性

与 USB 2.0 以及 eUSB2 LS、FS 和 HS 物理层兼容
支持高达 3Gbps 差分信号的开关
可支持高达 3.3V 的大多数 CMOS 信号的模拟开关
数据引脚可承受 5V 电压
VI/O = 0 V 时，RON 低至 3Ω
高 -3dB 带宽为 3.3GHz
非常适合 240MHz 下的 USB 2.0 或 eUSB2 HS 信号：插入损耗 = -0.4dB，回损 = -22dB，关断隔离或串扰 = -32dB
超低的垂直和水平 USB 2.0 HS 眼图衰减
1.8V 电源电压
1.2V 或 1.8V 控制逻辑输入
工业级工作温度范围：-40°C 至 125°C
小型 10 引脚 1.8 mm × 1.4 mm UQFN 封装
具有多个源的引脚对引脚和 BOM 对 BOM

应用领域

PC 和笔记本电脑
游戏、电视、家庭影院和娱乐系统
数据中心和企业级计算
医疗应用
测试和测量
工厂自动化和控制
手机和平板电脑

优惠活动

购买数量

(3000个/袋，最小起订量 1 个)

个

起订量：1 个3000个/袋

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	电源极性	单电源
	工作电压	1.62V~1.98V
	输入数/输出数	2/4；4/2
