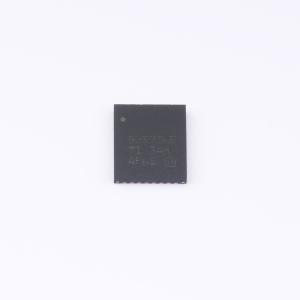

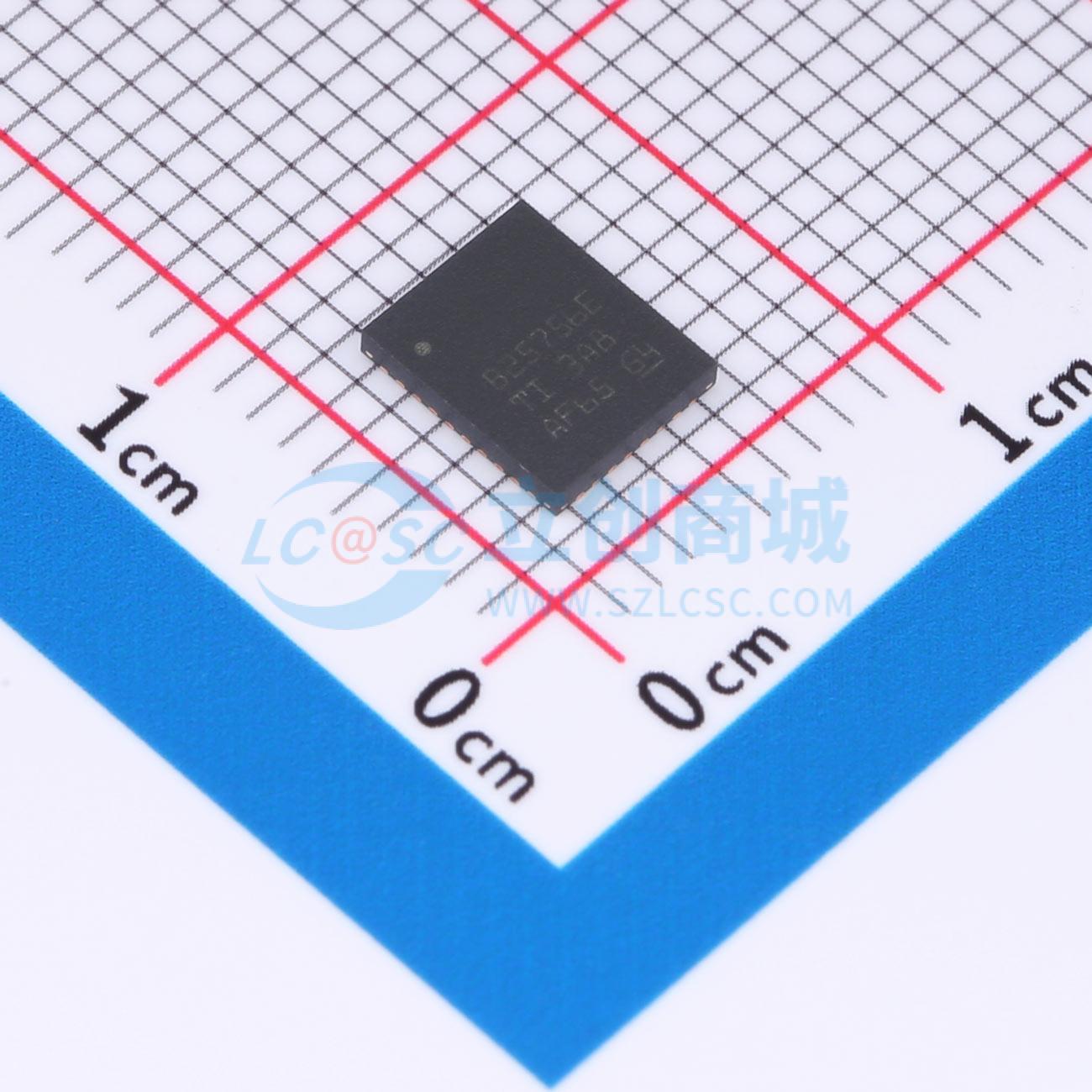

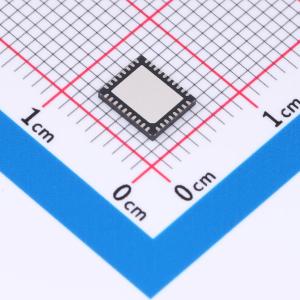

BQ25756ERRVR

1至7节双向降压-升压电池充电控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: BQ25756E 是一款宽输入电压、开关模式降压-升压锂离子、锂聚合物或磷酸铁锂电池充电控制器，支持双向电源流动。该器件提供宽电压范围内的、高效率电池充电，具有精确的充电电流和充电电压调节，以及自动充电预调节、终止和充电状态指示。该器件集成了降压-升压转换器的所有环路补偿，从而提供高密度且易于使用的解决方案。在反向模式下，该器件从电池汲取电源，并以附加的恒定电流限制来调节输入端电压，以提供保护，支持 USB-PD EPR 功率配置文件。除了 I2C 主机控制的充电模式外，该器件还支持通过电阻可编程限制的独立充电模式。输入电流、充电电流和充电电压调节目标可以通过 ILIM_HIZ、ICHG 和 FB 引脚分别设置。
品牌名称: TI(德州仪器)
商品型号: BQ25756ERRVR
商品编号: C22427194
商品封装: VQFN-36-EP(6x5)
包装方式: 编带
商品毛重: 0.78克(g)

商品参数

商品概述

BQ25756E 是一款宽输入电压、开关模式降压-升压锂离子、锂聚合物或磷酸铁锂电池充电控制器，支持双向电源流动。该器件提供宽电压范围内的、高效率电池充电，具有精确的充电电流和充电电压调节，以及自动充电预调节、终止和充电状态指示。该器件集成了降压-升压转换器的所有环路补偿，从而提供高密度且易于使用的解决方案。在反向模式下，该器件从电池汲取电源，并以附加的恒定电流限制来调节输入端电压，以提供保护，支持 USB-PD EPR 功率配置文件。

除了 I2C 主机控制的充电模式外，该器件还支持通过电阻可编程限制的独立充电模式。输入电流、充电电流和充电电压调节目标可以通过 ILIM_HIZ、ICHG 和 FB 引脚分别设置。

应用领域

无绳电动工具
园艺工具
机器人割草机
便携式电站
无绳吸尘器
扫地机器人
太阳能充电器

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.2V~36V
	最大充电电流	20A
	充电饱和电压	-
	放电截止电压	-

	属性	参数值
	电池类型	磷酸铁锂电池；锂电池
	电池节数	1~7
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	17uA
	接口类型	I2C
