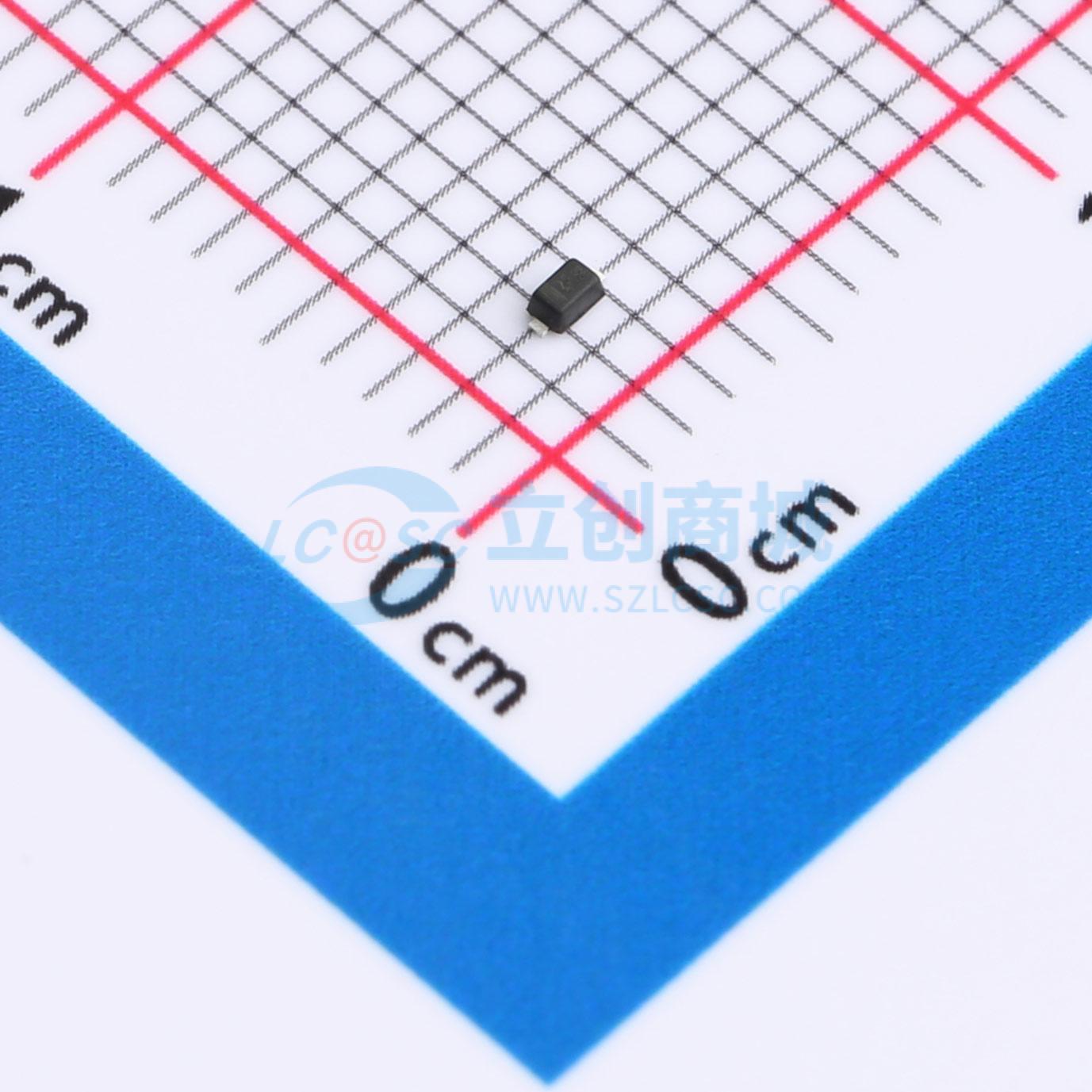

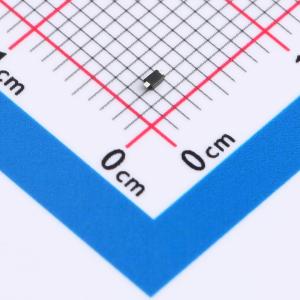

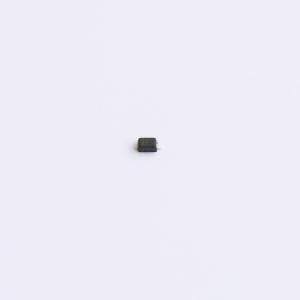

温馨提醒：图片仅供参考，商品以实物为准
HESD5Z5.0T1G
单向ESD 5V截止 峰值浪涌电流：9.4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 为您精选的这款TVS/ESD静电浪涌保护器，是保护精密电子设备免受静电及瞬态电压损害的理想选择。5.0V反向截止电压确保了对电路的无干扰保护。在遭遇电压尖峰时，最大钳位电压仅为14V，有效限制过电压损害。卓越性能还包括9.4安培的峰值脉冲电流处理能力，及140瓦的峰值脉冲功率，能在极端10/1000微秒脉冲条件下，提供强大的防护盾牌，为您的敏感元件筑起安全防线，确保设备运行无忧。
- 商品型号
- HESD5Z5.0T1G
- 商品编号
- C22396437
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 9.4A | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压(VBR) | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 80pF |
商品概述
HESD5Z5.0T1G用于保护敏感的半导体组件，使其免受静电放电及其他电压瞬变事件造成的损坏或干扰。其卓越的钳位能力、低漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护单条单向线路。
商品特性
- 小型封装尺寸
- 低封装高度
- 在8×20微秒脉冲下，峰值功率可达140瓦
- 低漏电流
- 响应时间典型值小于1 ns
- 人体模型ESD等级为3级（大于16 kV）
- IEC61000-4-2 第4级 ESD 保护
- IEC61000-4-4 第4级 EFT 保护
