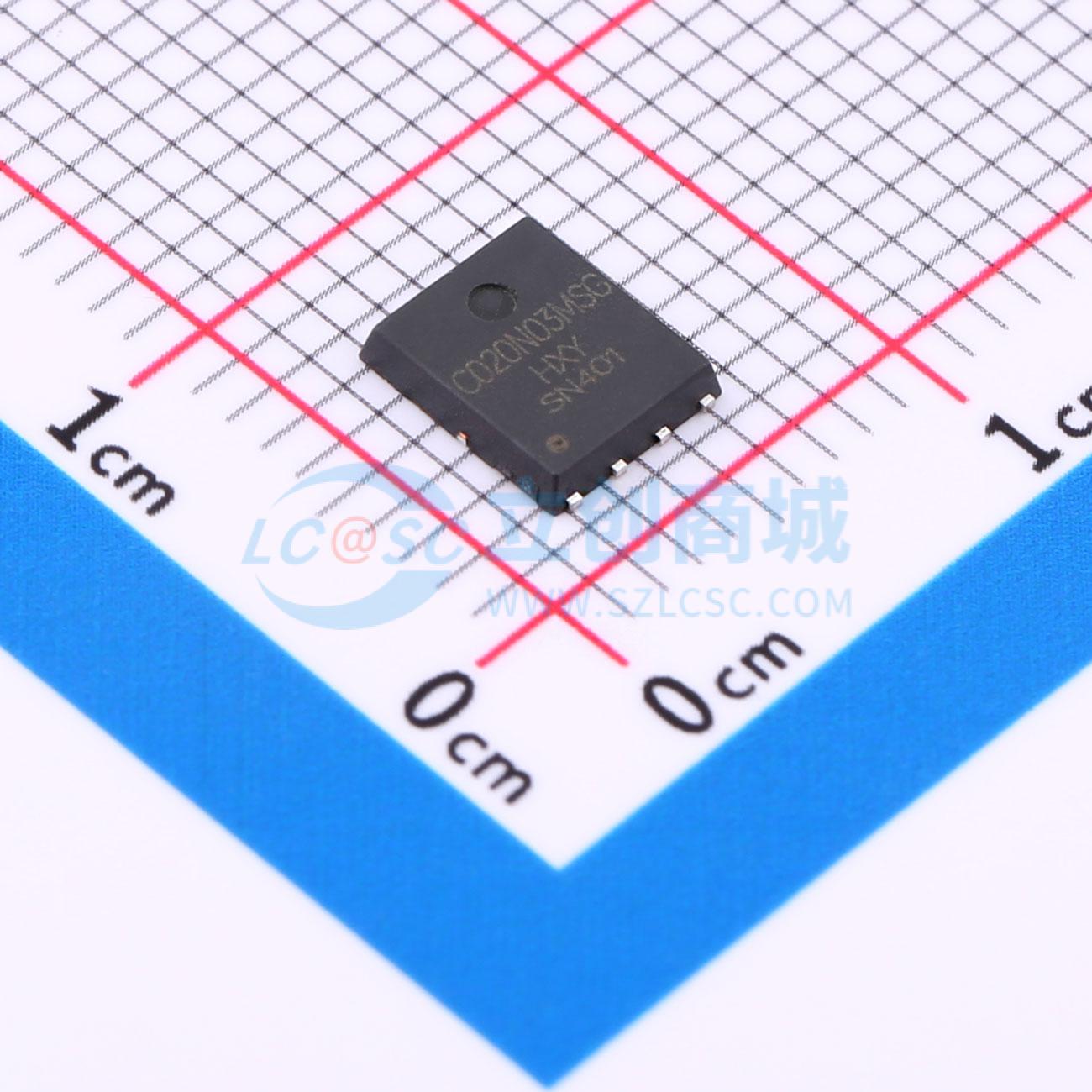

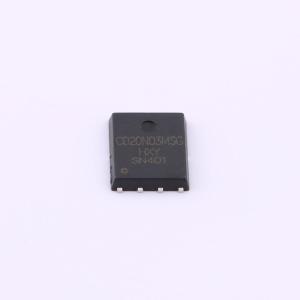

温馨提醒：图片仅供参考，商品以实物为准
BSC020N03MSG-HXY
1个N沟道 耐压:30V 电流:150A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BSC020N03MSG 是一款高性能N沟道MOS管，采用小型化DFN5X6-8L封装，适合高密度电路板布局。器件可在30V的最大漏源电压下工作，提供高达150A的连续漏极电流，满足严苛的大电流应用需求。其导通电阻低至2mΩ，确保在高负载下仍保持低功耗和高效率。广泛应用于电源转换、电机驱动等领域，是提升系统性能和优化能源利用的理想半导体器件。
- 商品型号
- BSC020N03MSG-HXY
- 商品编号
- C22367516
- 商品封装
- DFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.144167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 2mΩ@10V | |
| 耗散功率(Pd) | 187W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 56.9nC@10V | |
| 输入电容(Ciss) | 4.345nF | |
| 反向传输电容(Crss) | 225pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 340pF |
商品概述
BSC020N03MSG采用先进的沟槽技术,可提供出色的RDS(ON)、低栅极电荷,并且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V ID = 150A
- RDS(ON) < 2.4mΩ VGS = 10V
应用领域
- 电池保护
- 负载开关
- 不间断电源
