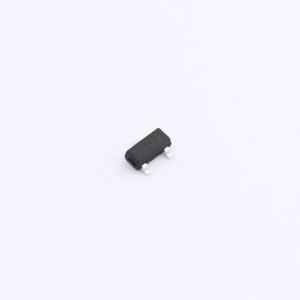

温馨提醒：图片仅供参考，商品以实物为准
BSH114-HXY
1个N沟道 耐压:100V 电流:2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此场效应管为N型，电流2A，可满足较低功率需求。电压为100V，适应高电压环境。内阻典型值220mR。VGS为20V。在消费电子领域，可用于对电流要求不高但电压较高的电子设备，确保设备稳定运行。
- 商品型号
- BSH114-HXY
- 商品编号
- C22367523
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 260mΩ@10V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13.6nC@10V | |
| 输入电容(Ciss) | 711pF | |
| 反向传输电容(Crss) | 23pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 41pF |
商品概述
BUK72150-55A采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60 V
- ID = 20 A
- 当VGS = 10 V时，RDS(ON) < 32 mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
