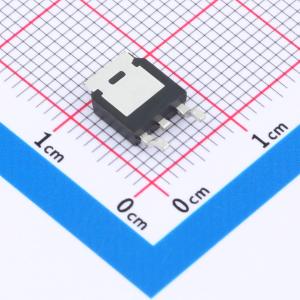

IRFR110TRPBF-HXY
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRFR110TRPBF N沟道MOS管采用TO-252-2L封装，适用于100V高电压系统中的中等电流应用。器件具有高达100V的漏源电压(VDSS)和10A的连续漏极电流(ID)，确保在高压条件下稳定工作。尽管导通电阻RD(on)为140mR，但在对应的电流负载下仍能保持适宜的能效。该MOS管被广泛应用于开关电源、电机驱动、电池管理系统等领域，是工程师在设计过程中寻求性能与成本平衡的优选半导体元件。
- 商品型号
- IRFR110TRPBF-HXY
- 商品编号
- C22367156
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.386667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 112mΩ@10V | |
| 耗散功率(Pd) | 34.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 26.2nC@10V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 60pF |
商品概述
IRFR120NPBF采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的RDS(ON)。它可用于多种应用场景。
商品特性
- VDS = 100V，ID = 15A
- 在VGS = 10V时，RDS(ON) < 112mΩ
应用领域
- 电源开关
- DC/DC转换器
