温馨提醒：图片仅供参考，商品以实物为准

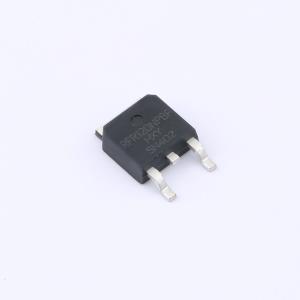

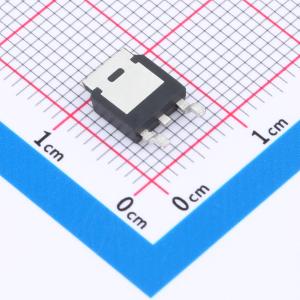

IRFR120NPBF-HXY
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRFR120NPbF N沟道MOS管，采用TO-252-2L封装，专为中等电流、100V高电压应用环境设计。该器件具有高达100V的漏源耐压(VDSS)和10A的连续漏极电流(ID)，确保在高压电路中稳定可靠工作。尽管导通电阻RD(on)为140mR，但凭借出色的电流承载能力和适用范围，它仍然在电源转换、电机驱动控制、电池管理等领域展现出较高的性价比。是工程师在设计中考虑性能与成本均衡的优选半导体元件。
- 商品型号
- IRFR120NPBF-HXY
- 商品编号
- C22367152
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.386667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 112mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 26.2nC@10V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
STD6NF10采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可应用于多种领域。
商品特性
- 漏源电压VDS = 100V，漏极电流ID = 15A
- 当栅源电压VGS = 10V时，导通电阻RDS(ON) < 112mΩ
应用领域
- 电源开关
- 直流-直流转换器
