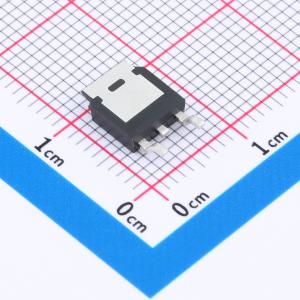

温馨提醒：图片仅供参考，商品以实物为准
HUF76609D3S-HXY
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HUF76609D3S N沟道MOS管采用TO-252-2L封装，适用于100V高电压系统的中等电流应用。该器件提供100V的最大漏源电压(VDSS)和10A连续漏极电流(ID)，确保在高压环境下稳定高效运作。导通电阻RD(on)为140mR，虽非超低阻值，但在相应电流等级下仍能保持良好效能比。常用于开关电源、电机驱动、电池管理等场景，是寻求高性价比半导体解决方案的理想选择。
- 商品型号
- HUF76609D3S-HXY
- 商品编号
- C22367154
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.386667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 112mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 26.2nC@10V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
STD10NF10T4采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景。
商品特性
- 漏源电压VDS = 100V，漏极电流ID = 15A
- 当栅源电压VGS = 10V时，导通电阻RDS(ON) < 112 mΩ
应用领域
- 电源开关
- 直流-直流转换器
