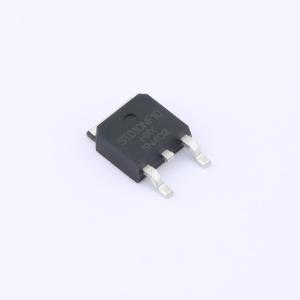

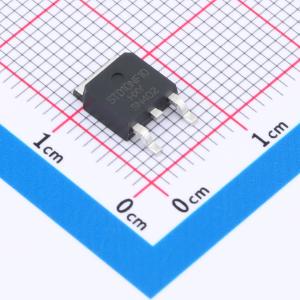

STD10NF10T4-HXY
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STD10NF10T4 N沟道MOS管，采用标准TO-252-2L封装，专为中等功率、高电压应用设计。该器件具备100V的最大漏源电压(VDSS)，可支持10A的连续漏极电流(ID)，确保在高压环境下稳定运作。其导通电阻RD(on)为140mR，虽非业内最低，但依然能在适度电流应用中展现良好效能。适用于开关电源转换、电池管理系统、一般电机驱动等应用场景，是兼具性能与性价比的优选半导体器件。
- 商品型号
- STD10NF10T4-HXY
- 商品编号
- C22367147
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.386667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 112mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 26.2nC@10V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
AOD2922采用先进的沟槽技术和设计，可在低栅极电荷下实现出色的导通电阻RDS(ON)。它可应用于多种场景。
商品特性
- 漏源电压VDS = 100 V，漏极电流ID = 15 A
- 当栅源电压VGS = 10 V时，导通电阻RDS(ON)< 112 mΩ
应用领域
- 电源开关
- DC/DC转换器
