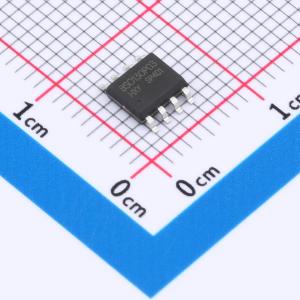

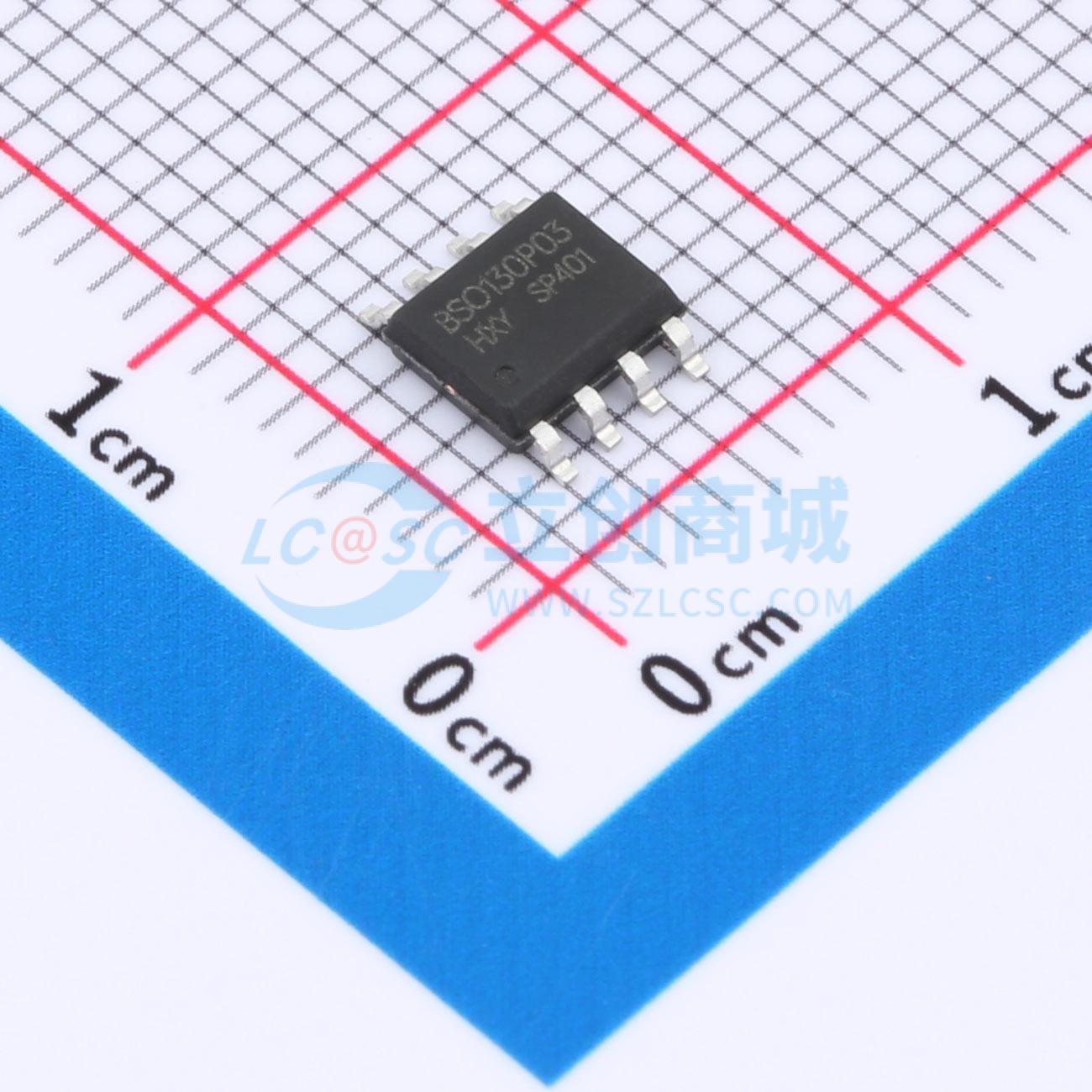

BSO130P03SH-HXY
1个P沟道 耐压:30V 电流:12A
- 描述
- BSO130P03SH P沟道MOSFET采用SOP-8封装，专为大电流、高效能应用设计。器件亮点在于30V的最大漏源电压(VDSS)，并能承载高达12A的连续电流，其卓越的导通电阻仅为10mΩ，极大地提高了系统能效与稳定性。广泛适用于电源切换、电池管理系统、逆变器电路等各种大电流处理场合，以超强的性能和可靠性，为您的电路设计注入澎湃动力。
- 商品型号
- BSO130P03SH-HXY
- 商品编号
- C22366551
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.116667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 10mΩ@10V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.77nF | |
| 反向传输电容(Crss) | 206pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 233pF |
商品概述
BSO130P03SH采用先进的沟槽技术，可提供出色的导通电阻（RDS(ON)）、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。封装形式为SOP - 8。
商品特性
- 漏源电压（VDS） = -30V，漏极电流（ID） = -12A
- 当栅源电压（VGS） = 10V时，导通电阻（RDS(ON)） < 15mΩ
- P沟道MOSFET
应用领域
- 电池保护
- 负载开关
- 不间断电源
