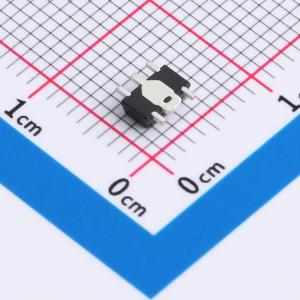

DX4115
60V 1.2A 高端电流检测降压LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DX4115是一款连续电感电流导通模式的降压型 LED 恒流驱动器，用于驱动一个或多个 LED 灯串。工作电压从4.8V 到65V，提供可调的输出电流，最大输出电流可达到1.2A。根据不同的输入电压和外部器件，可以驱动高达数十瓦的 LED。内置功率开关，采用高端电流检测电路，以及兼容 PWM 和模拟调光的调光脚 DIM。当 DIM 脚电压低于0.3V 时输出关断，进入待机状态。内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。采用专利的电路架构使得在低压差工作时输出电流无过冲，提高 LED 工作寿命，采用专利的恒流电路具有优异的负载调整率和线性调整率。增加了低端过流保护功能，在出现续流二极管短路情况下可保护芯片不损坏。
- 品牌名称
- Dersem(德信创微)
- 商品型号
- DX4115
- 商品编号
- C22364132
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.8V~60V | |
| 通道数 | - | |
| 输出电流 | 1.2A | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品特性
- 连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED灯串
- 工作电压从4.8V到65V，提供可调的输出电流，最大输出电流可达到1.2A
- 内置功率开关，采用高端电流检测电路，以及兼容PWM和模拟调光的调光脚DIM
- 当DIM脚电压低于0.3V时输出关断，进入待机状态
- 内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性
- 采用专利的电路架构使得在低压差工作时输出电流无过冲，提高LED工作寿命
- 采用专利的恒流电路具有优异的负载调整率和线性调整率
- 增加了低端过流保护功能，在出现续流二极管短路情况下可保护芯片不损坏
- 采用SOT89 - 5封装
- 最大输出电流：1.2A
- 高效率：96%
- 优异的负载调整率和线性调整率
- 高端电流检测
- 最大辉度控制频率：40KHz
- 滞环控制，无需环路补偿
- 最高工作频率：1MHz
- 电流精度：±3%
- 宽输入电压：4.8V~60V
- 智能过温保护
- 低压差无过冲
应用领域
- LED备用灯，信号灯
- 低压LED射灯代替卤素灯
- 汽车照明
