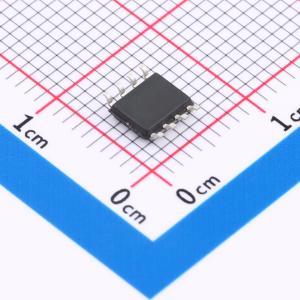

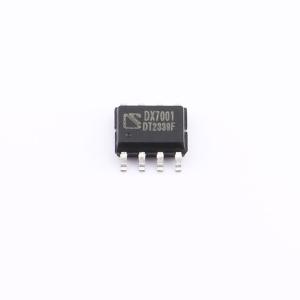

温馨提醒：图片仅供参考，商品以实物为准
DX7001
多功能平均电流型LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LED驱动 平均电流模式 效率：95% 内驱MOS PWM/模拟/分段调光 高辉调光
- 品牌名称
- Dersem(德信创微)
- 商品型号
- DX7001
- 商品编号
- C22364135
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.168125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V~100V | |
| 开关频率 | 1MHz | |
| 输出电流 | 1.5A | |
| 调光 | PWM；模拟；分段 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -20℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
DX7001是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5 - 100V电压范围的降压BUCK大功率调光恒流LED领域。芯片PWM端口支持超小占空比的PWM调光，可响应最小60ns脉宽。芯片采用专利算法，为客户提供最佳解决方案，最大限度地发挥灯具优势，以实现景观舞台灯高辉的调光效果，65536（256*2561）级高辉调光。PWM端口为高电平时，芯片正常工作；为低电平时，芯片输出关闭。芯片采用专利的平均电流控制算法，输出电流恒流精度±3%，且输出电流受输入输出电压、系统电感的影响小；芯片内部集成环路补偿，外围电路简洁，系统更加稳定可靠。芯片通过对LD端口进行控制实现三功能切换。LD悬空时，系统为高亮模式；LD比VDD高1V时，系统为1/2电流的低亮模式；LD接0.2 - 1.2V模拟调光信号输入时，系统为模拟调光模式。LD高低亮切换模式，用来实现汽车LED照明的远近光灯切换。LD模拟调光模式时，端口电压低于0.2V，输出关闭。
商品特性
- 支持高辉调光，65536：1调光比
- 宽输入电压：5 - 100V
- 平均电流工作模式
- 高效率：最高可达95%
- 输出电流可调范围60mA ~ 1.5A
- 内驱200mΩ/100V的MOS
- 内置5V稳压管
- 最大工作频率1MHz
- 恒流精度<±3%
- 支持PWM/模拟/分段调光
- 封装：SOP8
应用领域
- 景观亮化洗墙灯
- 舞台调光效果灯
- 高端汽车照明
- LCD背光照明
- 建筑照明
