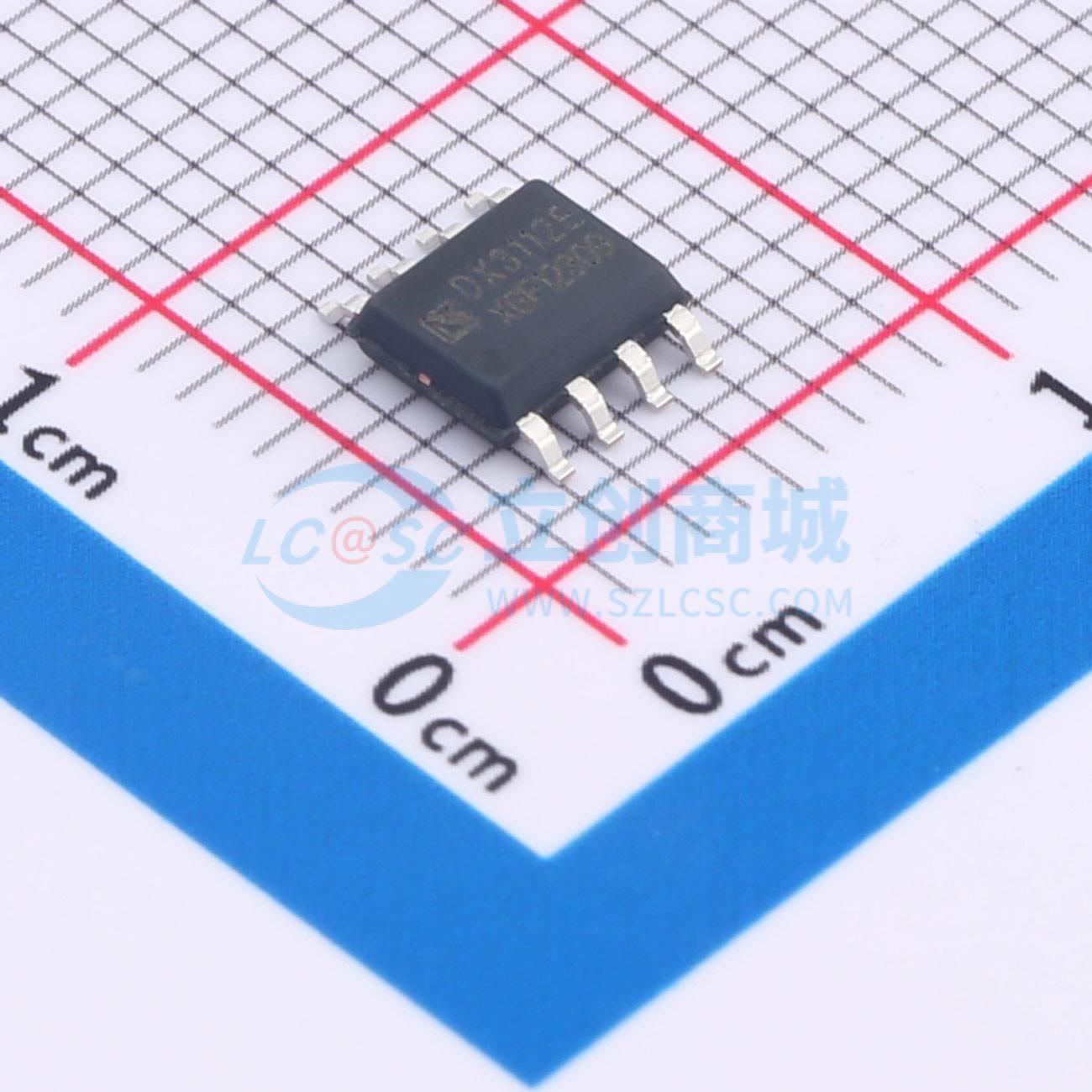

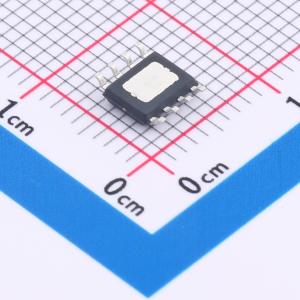

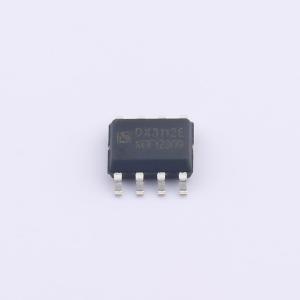

温馨提醒：图片仅供参考，商品以实物为准
DX3112E
可分段调节亮度、色温的LED线性恒流驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LED驱动 高压双路线性 输入电压：内置500V MOS管 恒流：±5% 分段调节亮度/色温
- 品牌名称
- Dersem(德信创微)
- 商品型号
- DX3112E
- 商品编号
- C22364165
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 18.5V~700V | |
| 输出电流 | 40mA | |
| 特性 | 过温保护(OTP) |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
DX3112是一款可分段调节亮度/色温的LED线性恒流驱动芯片，适用于220V AC/120V AC输入电压，恒流精度可达±5%。在分段调节亮度应用中，可根据开启关闭电源开关，依次改变LED灯的亮度，调节比例可以通过外接REXT电阻调整。在分段调节色温应用中，可以根据开启关闭电源开关，依次改变两路输出端口的开关状态，实现两路不同颜色LED灯的交替亮灭以达到调节色温的目的，调节外接REXT电阻可对LED功率进行调节。
商品特性
- 外围电路简单，无需磁性元件
- 大功率多芯片可并联应用
- 恒流精度±5%
- 内置过温补偿
- 分段调亮度，比例可外部设定
- 内置500V高压MOS管
- 8秒内部定时复位
- 封装形式：ESOP8
应用领域
- LED球泡灯、LED灯丝灯
- LED筒灯、射灯
- 其他小功率的LED照明
