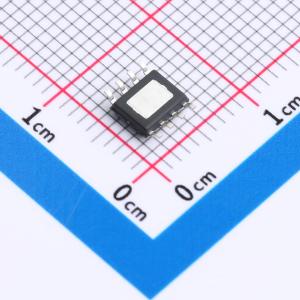

温馨提醒：图片仅供参考，商品以实物为准
DX2213E
开关调光、调色的线性LED恒流驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LED驱动 高压单路线性 输入电压：内置500V MOS管 输出电流：可调 输出电流精度：±5% 开关调光/调色
- 品牌名称
- Dersem(德信创微)
- 商品型号
- DX2213E
- 商品编号
- C22364159
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.160625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 通道数 | 2 | |
| 输出电流 | 80mA | |
| 调光 | - |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
DX2213E是一款开关调光/调色的线性LED恒流驱动芯片，集成了高压MOS管和JFET高压供电功能。主要用于驱动由市电供电的高电压、低电流LED灯串。由于不需要电解电容和磁性元件，LED驱动器可以实现小体积、长寿命，并符合EMI规定。 DX2213E通过打开和关闭电源开关，根据EN引脚配置，依次切换芯片内部两路恒流输出的通断状态，通过不同的外围CS电阻接法，达到调光或调色的效果。
商品特性
- 外围电路非常简单，驱动器体积非常小
- 无需电解电容和磁性元件
- 500V内置高压MOS管
- 超快LED启动
- ±5% LED输出电流精度
- LED电流可外部设定
- 过温调节功能
- 3秒内可实现开关切换
- 调光比例100%，50%，×%
- 兼容2状态、3状态切换
- 采用ESOP8封装
应用领域
- GU10/E27 LED球泡灯、射灯
- LED蜡烛灯
- 其它LED照明
