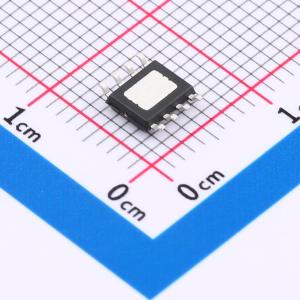

温馨提醒：图片仅供参考，商品以实物为准
DX2281E
单通道可调光LED线性恒流控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LED驱动 高压单路线性 DX2281E 是一款单通道可调光LED 线性恒流控制芯片，芯片使用专利的恒流设定和控制技术，输出电流由外接Rext 电阻设置，最大电流可达120mA，且输出电流不随芯片OUT 端口电压而变化。芯片可通过DIM 端口实现PWM 调光功能，系统结构简单，外围元件极少，方案成本低。
- 品牌名称
- Dersem(德信创微)
- 商品型号
- DX2281E
- 商品编号
- C22364160
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.178625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 通道数 | 1 | |
| 输出电流 | 120mA | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 工作电压(AC) | 120VAC~220VAC | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
DX2281E 是一款单通道可调光LED 线性恒流控制芯片，芯片使用专利的恒流设定和控制技术，输出电流由外接Rext 电阻设置，最大电流可达120mA，且输出电流不随芯片OUT 端口电压而变化。芯片可通过DIM 端口实现PWM 调光功能，系统结构简单，外围元件极少，方案成本低。
商品特性
- 专利的恒流控制技术
- OUT 端口输出电流外置可调，最大电流可达120mA
- 芯片间输出电流偏差±5%
- 输入电压：120Vac / 220Vac
- 具有PWM 调光功能
- DIM 端口悬空，OUT 端口默认关闭
- 具有过温调节功能
- 芯片可与LED 共用PCB 板
- 线路简单、成本低廉
- 封装形式：ESOP8
应用领域
- 智能遥控、人体感应、声控等智能化控制LED 照明领域
- T5 / T8 系列LED 日光灯管
- LED 平板灯
- LED 球泡灯，LED 吸顶灯
