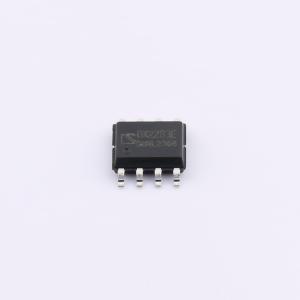

温馨提醒：图片仅供参考，商品以实物为准
DX2283E
双通道可调光LED线性恒流控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DX2283E是一款双通道可调光LED线性恒流控制芯片，内部集成LED恒流控制模块、OUT端口高压驱动模块、调光模块等功能模块。输出电流可由外接REXT电阻进行调节，芯片可通过DIM1和DIM2端口实现PWM调光功能。
- 品牌名称
- Dersem(德信创微)
- 商品型号
- DX2283E
- 商品编号
- C22364161
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.172425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 通道数 | 2 | |
| 输出电流 | 120mA | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 工作电压(AC) | 120VAC~220VAC | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品特性
- 本司专利的恒流控制技术
- OUT1、OUT2端口输出电流外置可调，最大电流可达120mA
- 芯片间输出电流偏差±5%
- 输入电压：120Vac/220Vac
- 具有PWM调光功能
- DIM端口悬空，OUT端口默认关闭
- 具有过温调节功能
- 芯片可与LED共用PCB板
- 线路简单、成本低廉
- 封装形式：ESOP8
应用领域
- 智能遥控、人体感应、声控等智能化控制LED照明领域
- T5/T8系列LED日光灯管
- LED平板灯
- LED球泡灯，LED吸顶灯
