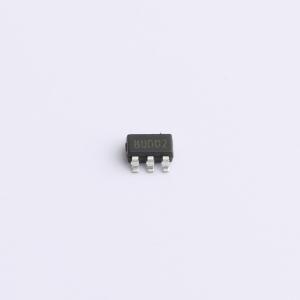

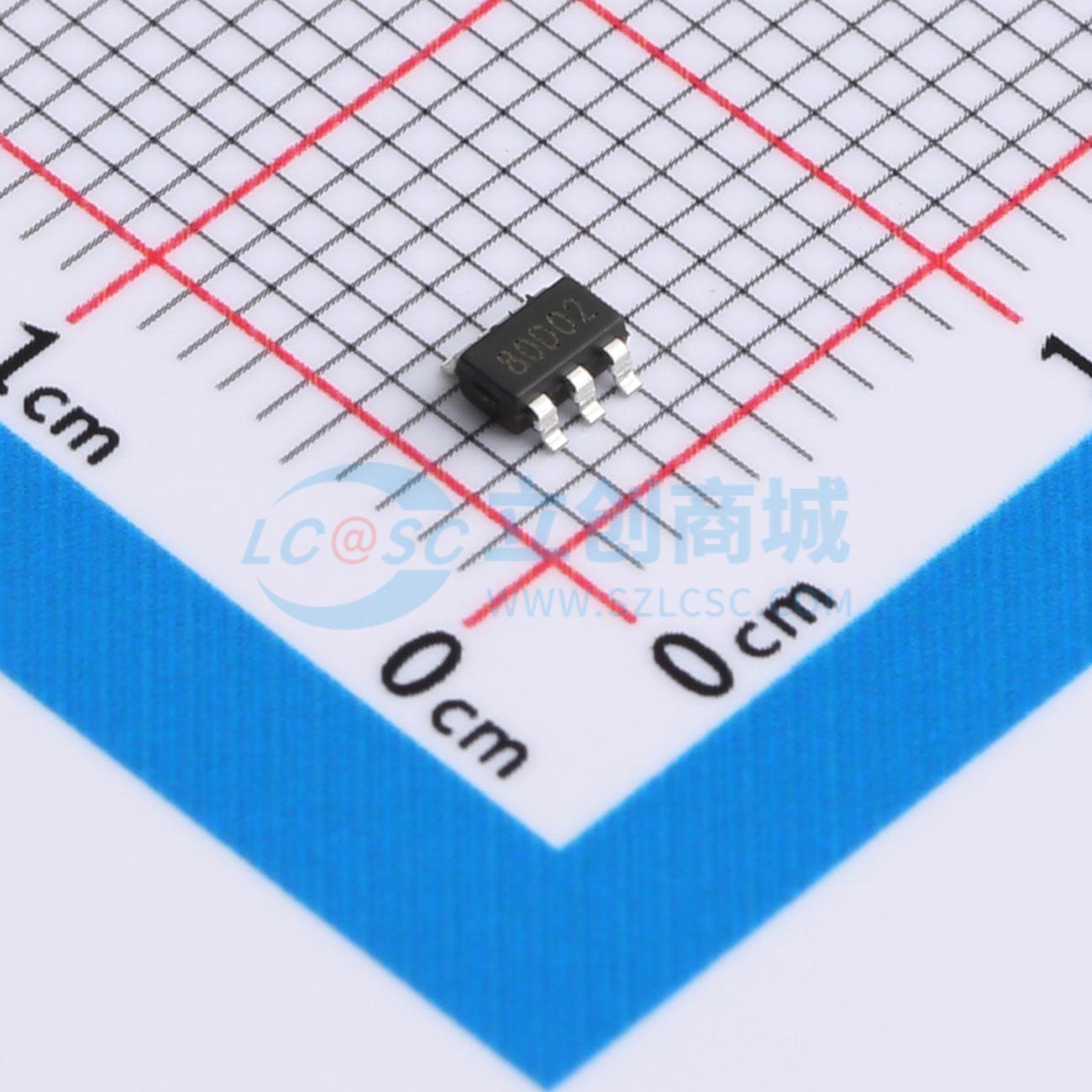

温馨提醒：图片仅供参考，商品以实物为准

DX2980

5V-80V输入范围的高效降压型开关模式转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DX2980是一款单片、降压型开关模式转换器,具有5.0V至80V的输入电压范围,峰值输出电流为0.5A,内置1.2Ω的功率MOSFET,固定500kHz的开关频率,具有周期限流和热关断保护功能。该芯片采用SOT23-6封装,适用于电源表计、分布式电源系统、电池充电器、线性稳压器预调节器和WLED驱动器等应用。
品牌名称: Dersem(德信创微)
商品型号: DX2980
商品编号: C22364140
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.0479克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

DX2980是一款单片式降压开关模式转换器，内置功率MOSFET。在5.0V - 80V的输入电源范围内，它能实现0.5A的峰值输出电流，具有出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定。故障保护功能包括逐周期电流限制和热关断。 DX2980仅需少量易于获取的外部元件。 DX2980采用SOT23-6封装。

商品特性

0.5A峰值输出电流
1.2Ω内部功率MOSFET
使用低ESR陶瓷输出电容时稳定
效率高达90%
0.1μA关断模式
固定500kHz频率
热关断
逐周期过流保护
5.0V至80V工作输入范围
最大占空比90%
采用SOT23-6封装

应用领域

功率计
分布式电源系统
电池充电器
线性稳压器的预调节器
WLED驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~80V
	输出电压	-
	输出电流	500mA
	开关频率	500kHz；480kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	700uA
	开关管(内置/外置)	内置
	输出类型	可调
