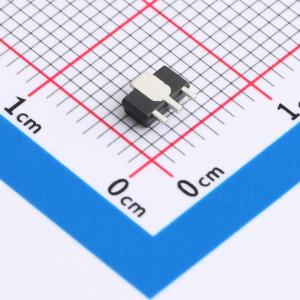

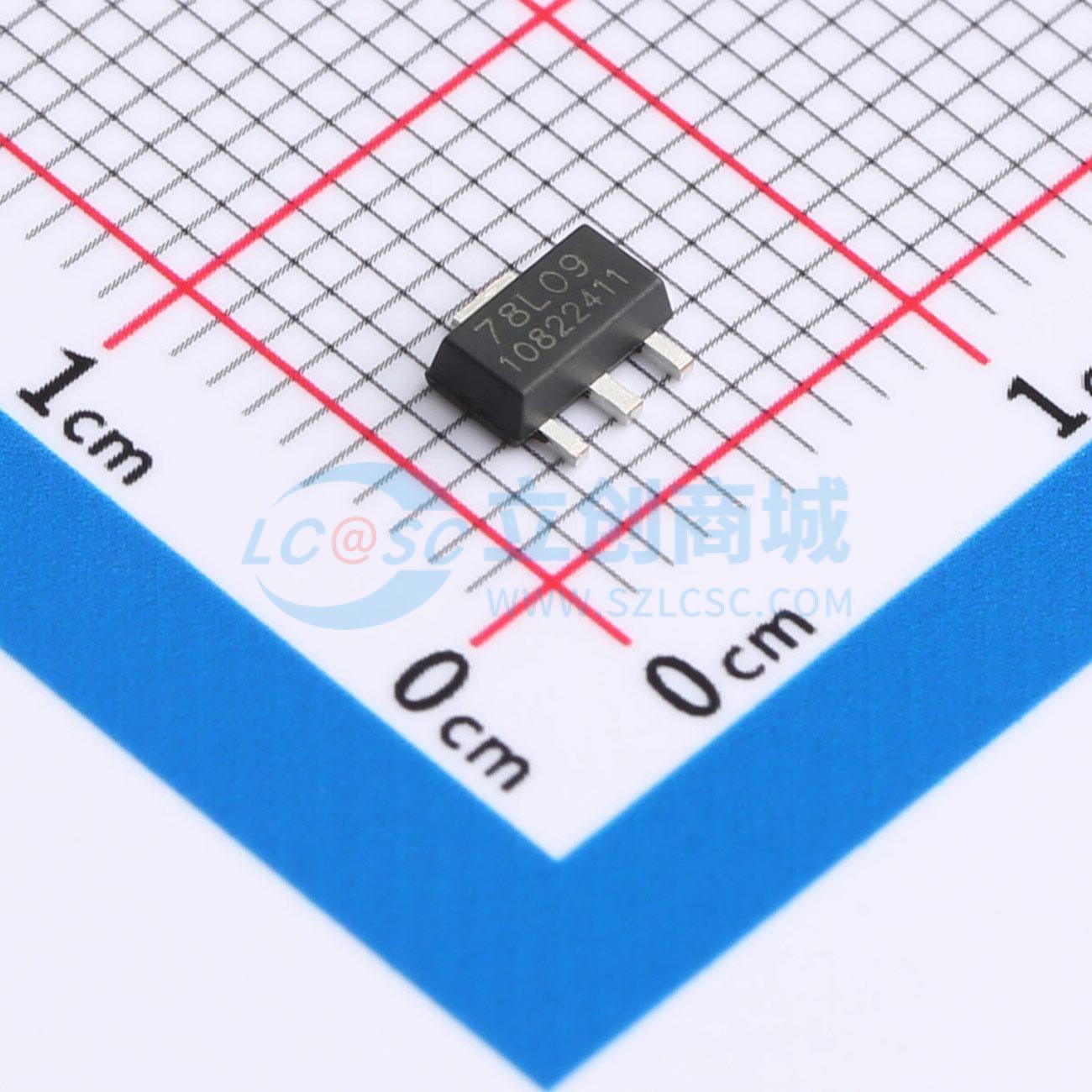

温馨提醒：图片仅供参考，商品以实物为准
78L09
9V输出的线性三端稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 40V工艺
- 品牌名称
- Dersem(德信创微)
- 商品型号
- 78L09
- 商品编号
- C22364144
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.1643克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 35V | |
| 输出电压 | 9V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 56dB@(100Hz) | |
| 压差 | 1.75V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 70uV | |
| 特性 | 过压保护；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
78L09是一款9V输出的线性三端稳压电路，具有的输入电压范围。内置基准电压电路、过压保护、过流保护、过温度保护，实现电路的可靠工作。输出级具有较低的输出阻抗，输出电流可达100mA。芯片具有较低的静态电流。
商品特性
- 一款 9V 输出的线性三端稳压电路，具有宽输入电压范围
- 内置基准电压电路、过压保护、过流保护、过温度保护，实现电路的可靠工作
- 输出级具有较低的输出阻抗，输出电流可达 100mA
- 芯片具有较低的静态电流
- 采用 40V 工艺平台制造
- 宽输入电压范围：10.5 - 35V 输入
- 全电压、全电流、全温下输出电压冗余范围 ±5%
- 稳定输出电流达 100mA
- 内建过温保护、过压保护、过流保护
应用领域
- 仪器仪表主板电源
- 多路电源系统设备电源模块
