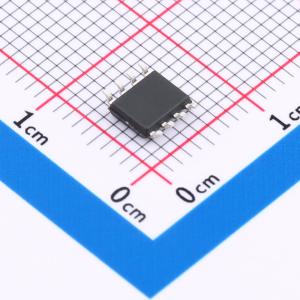

温馨提醒：图片仅供参考，商品以实物为准
DX5012D
高性能低成本PWM控制功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AC-DC控制器和稳压器 集成500V功率MOS 输出电压：默认12V 输出电流：200mA-400mA 内阻：9Ω 待机功耗＜50mW
- 品牌名称
- Dersem(德信创微)
- 商品型号
- DX5012D
- 商品编号
- C22364150
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.187875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 开关频率 | 40kHz~60kHz | |
| 输出电流 | 400mA | |
| 晶体管耐压 | 500V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压-升压式；降压式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 输出电压 | 12V |
商品概述
DX5012D系列是一款高性能低成本PWM控制功率开关，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品内置高耐压MOSFET可提高系统浪涌耐受能力。 与传统的PWM控制器不同，YT5012D内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。 DX5012D集成有完备的带自恢复功能的保护功能：VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和VDD过压保护等。
DX5012D系列是一款集成高压MOSFET的多模式PWM控制功率开关。该系列产品支持离线式非隔离降压和升降压型拓扑电路，适用于小家电电源和线性电源替代等场所。同时，DX5012D具有输出精度高和外围成本低的特点。
商品特性
- 集成500V高压MOSFET和高压启动电路
- 多模式控制、无异音工作
- 支持降压和升降压拓扑默认12V输出（FB脚悬空）
- 待机功耗低于50mW
- 良好的线性调整率和负载调整率
- 集成软启动电路
- 内部保护功能：过载保护 (OLP)、逐周期电流限制 (OCP)、输出过压保护 (OVP)、VDD过压、欠压和电压箝位保护
- 封装类型SOP - 8
应用领域
- 小家电电源
- 工业控制
