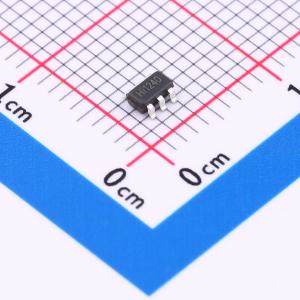

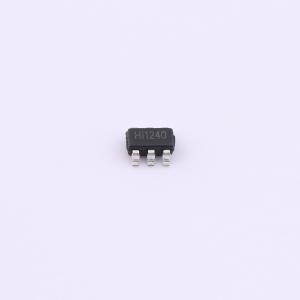

温馨提醒：图片仅供参考，商品以实物为准
DX1240
低压差单路线性LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LED驱动 低压单路线性 内置40V LDO 耐压：外置MOS决定 恒流精度：≤±3% 支持调光
- 品牌名称
- Dersem(德信创微)
- 商品型号
- DX1240
- 商品编号
- C22364151
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~40V | |
| 通道数 | 1 | |
| 输出电流 | 2A | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
DX124X 是一系列外围电路简洁的单路线性LED 恒流驱动器，适用于2.5 - 40V 电压范围的LED 恒流调光领域。 DX124X 采用专利算法，可以实现高精度的恒流效果，输出电流恒流精度 ≤±3% ，电压工作范围为2.5 - 40V 可以轻松满足锂电池以及市场上面中低压的应用需求，如果需要更高的耐压的应用可以在VIN 端口并钳位管，外置版本应用可以拓展到AC264V。 PWM 调光支持高辉应用，可以支持20K 以上的调光频率，分辨率超过1000：1。当PWM 拉低到GND 超过120ms，芯片自动进入休眠模式以降低功耗，当PWM 端口拉高以后芯片重新启动，芯片的VDDO 端口可以在需要的时候为外围的PWM 控制芯片供电（仅限DX1240 和DX12410）。 芯片的输出电流都通过CS 端口电阻来设定，PWM 端口默认上拉，内部自带100uA 上拉能力。
商品特性
- 支持1000：1 调光
- 支持20K 以上PWM 调光
- 支持模拟调光
- 内置40V LDO 供电
- VIN 输入电压范围：2.5 - 40V
- 内置低功耗模式
- 单路线性恒流输出
- 恒流精度 ≤±3%
- 过温降电流
- 封装：SOT23 - 6/ESOP8
应用领域
- 手电筒
- 智能照明
- 景观亮化LED 照明
- DMX512 芯片外扩流应用
- 低压商业LED 照明
- 高端汽车车灯LED 照明
