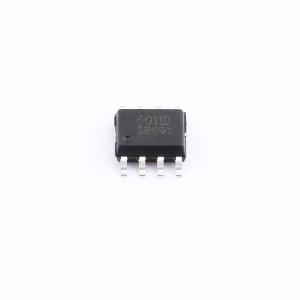

温馨提醒：图片仅供参考，商品以实物为准

DX5011D

离线式小功率降压型,高性能低成本PWM控制功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AC-DC控制器和稳压器集成500V功率MOS 输出电压：默认12V 输出电流：200mA-400mA 内阻：9.5Ω 待机功耗＜50mW
品牌名称: Dersem(德信创微)
商品型号: DX5011D
商品编号: C22364149
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

	属性	参数值
	晶体管耐压	500V
	拓扑结构	降压-升压式；降压式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+85℃
	输出电压	12V

商品概述

DX5011D 是一款高性能低成本 PWM 控制功率开关，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品内置高耐压 MOSFET 可提高系统浪涌耐受能力。与传统的 PWM 控制器不同，DX5011D 内部无固定时钟驱动 MOSFET，系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式 PWM 控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。 DX5011D 集成有完备的带自恢复功能的保护功能：VDD 欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和 VDD 过压保护等。 DX5011D 系列是一款集成高压 MOSFET 的多模式 PWM 控制功率开关。该系列产品支持离线式非隔离降压和升降压型拓扑电路，适用于小家电电源和线性电源替代等场所。同时，DX5011D 具有输出精度高和外围成本低的特点。

商品特性

集成500V高压MOSFET和高压启动电路
优化轻载噪音、提升系统抗干扰能力
默认 12V 输出 (FB 脚悬空)
支持降压和升降压拓扑
多模式控制、无异音工作
集成软启动电路
待机功耗 <50mW
良好的线性调整率和负载调整率
采用 SOP8 封装

应用领域

小家电电源
线性电源替代

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	7.5V~28V
	开关频率	40kHz~60kHz
	输出电流	400mA
