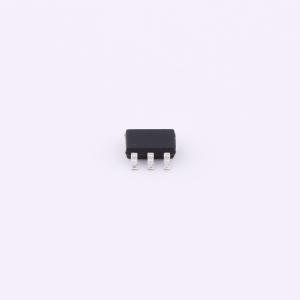

温馨提醒：图片仅供参考，商品以实物为准
DX2459
DX2459 降压恒压 BUCK 控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DX2459是一款内部集成有功率MOSFET管的降压型开关稳压器。具有宽输入电压范围（4.5V至60V）,0.5A峰值输出电流,400KHz开关频率,高效能,适用于电池驱动工具、通信电源和工业电源。
- 品牌名称
- Dersem(德信创微)
- 商品型号
- DX2459
- 商品编号
- C22364139
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | - | |
| 输出电流 | 500mA | |
| 开关频率 | 400kHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
宽输入电压范围5~65V；0.5A峰值输出电流；EN关闭状态下小于0.1uA电流；低ESR陶瓷输出电容器；输出可调从0.81V至0.95*VIN；工作频率400KHz；效率高达90%；逐周期过流保护；过温关闭；封装：SOT23-6
商品特性
- 内部集成有功率MOSFET管的降压型开关稳压器
- 以电流模式控制方式达到快速环路响应并提高环路的稳定性
- 宽范围输入电压（4.5V至60V）提供0.5A电流的高效率输出
- 可在移动环境输入的条件下实现各种降压型电源变换的应用
- 0.1uA的关机静态电流适合电池供电场合的应用
- 故障状态的保护包括逐周期电流限流保护和热关机保护
- 电路外围简单
- 封装采用SOT23-6
应用领域
- 电池驱动工具
- 通信电源
- 工业电源
