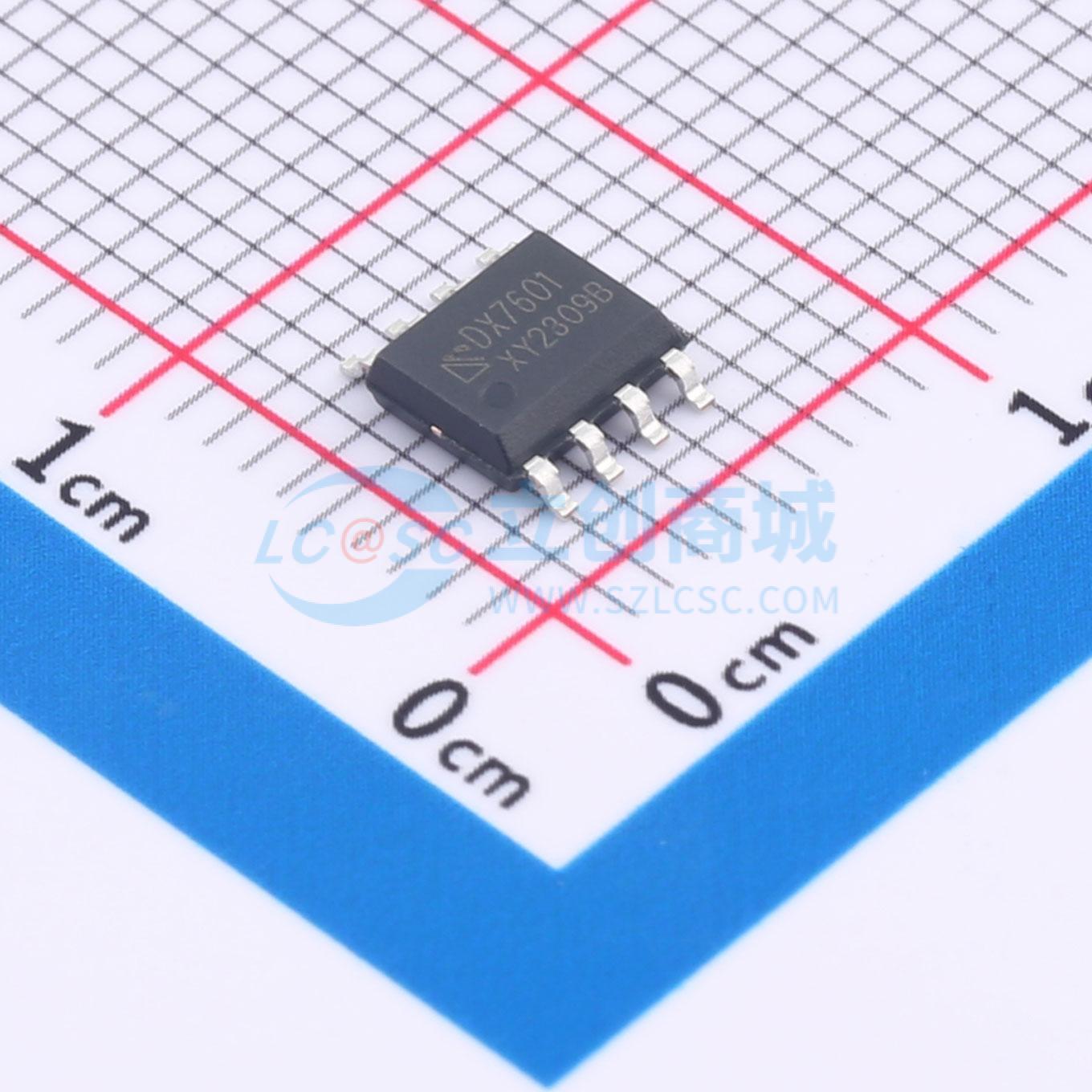

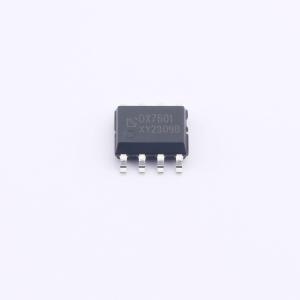

温馨提醒：图片仅供参考，商品以实物为准
DX7601
多功能平均电流型LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LED驱动 效率：95% DX7601是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5-100V电压范围的非隔离式恒流LED驱动领域。通过对CS端口的电流采样来实现精准的电流控制。
- 品牌名称
- Dersem(德信创微)
- 商品型号
- DX7601
- 商品编号
- C22364133
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17265克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V~100V | |
| 开关频率 | 130kHz | |
| 输出电流 | 1.5A | |
| 特性 | 过温保护(OTP) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
DX7601是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5 - 100V电压范围的非隔离式恒流LED驱动领域。通过对CS端口的电流采样来实现精准的电流控制。
商品特性
- 芯片集成高低亮功能，可通过MODE端口实现高低亮功能切换，MODE引脚悬空或接地时为高亮模式，接高电平时为1/2电流的低亮模式
- 芯片内部集成VDD钳位电路以及过温降电流处理，减小外围电路元件数量并提高系统可靠性
- 宽输入电压：5 - 100V
- 平均电流工作模式
- 高效率：最高可达95%
- 输出电流可调范围60mA - 1.5A
- 内驱200mΩ/100V的MOS
- 内置5V稳压管
- 固定工作频率130kHz
- 恒流精度 ≤ ±5%
- 支持MODE半亮长亮切换
- 封装：SOP8
应用领域
- 景观亮化洗墙灯
- 汽车照明
- LCD背光照明
- 建筑照明
