温馨提醒：图片仅供参考，商品以实物为准

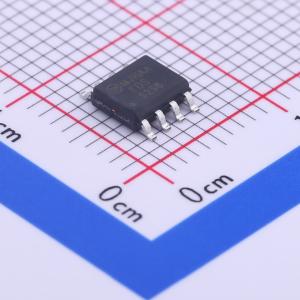

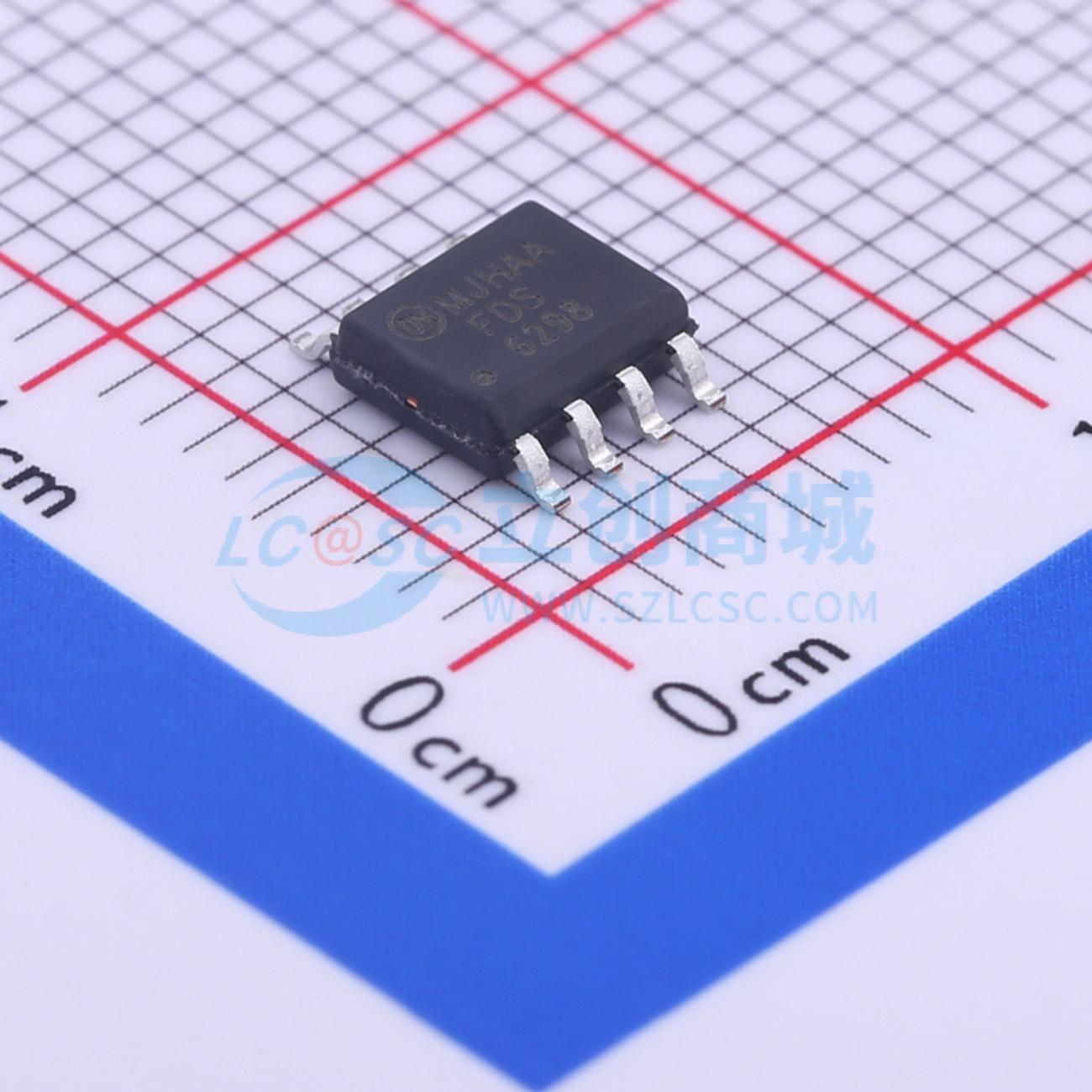

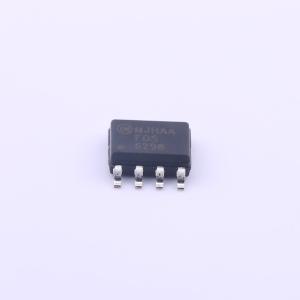

FDS6298
N沟道,电流:13A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDS6298
- 商品编号
- C236904
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 12mΩ@4.5V | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14nC@5V | |
| 输入电容(Ciss) | 1.108nF | |
| 反向传输电容(Crss) | 109pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 310pF |
商品概述
这款N沟道MOSFET专为提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。它针对低栅极电荷、低漏源导通电阻和快速开关速度进行了优化。
商品特性
- 栅源电压 = 10 V、漏极电流 = 80 A时，最大漏源导通电阻 = 2.5 mΩ
- 栅源电压 = 4.5 V、漏极电流 = 80 A时，最大漏源导通电阻 = 2.9 mΩ
- 低米勒电荷
- 低体二极管反向恢复电荷
- 具有UIL能力（单脉冲和重复脉冲）
- 符合RoHS标准
应用领域
- DC - DC转换
- 启动/交流发电机系统
