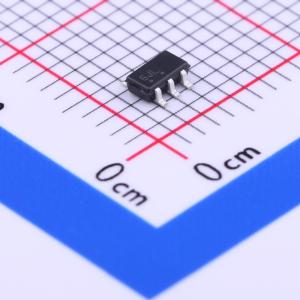

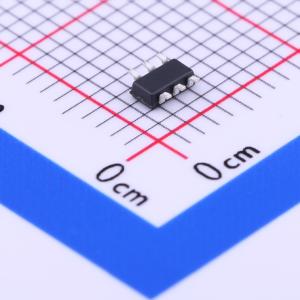

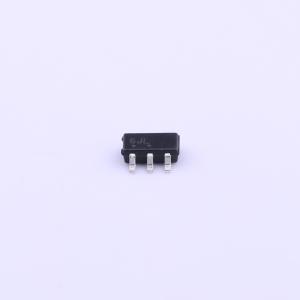

温馨提醒：图片仅供参考，商品以实物为准
SMS05CT1G
单向ESD 5V截止 峰值脉冲电流：24A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款五线浪涌保护阵列专为需要瞬态电压保护功能的应用而设计。适用于过瞬态电压和静电放电敏感设备，如计算机、打印机、汽车电子、网络通信等应用场景。该器件采用单片共阳极设计，在单个TSOP - 6封装中可保护五条独立线路。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SMS05CT1G
- 商品编号
- C233427
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14.5V | |
| 峰值脉冲电流(Ipp) | 24A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 260pF |
商品概述
这款五线浪涌保护阵列专为需要瞬态电压保护功能的应用而设计。适用于过瞬态电压和静电放电敏感设备，如计算机、打印机、汽车电子、网络通信等应用场景。该器件采用单片共阳极设计，在单个TSOP - 6封装中可保护五条独立线路。
商品特性
- 在单个TSOP - 6封装中最多可保护5条线路
- 峰值功率耗散 - 350 W（8×20 μs波形）
- 人体模型3B级（超过8.0 kV）和机器模型C级（超过400 V）的静电放电等级
- 符合IEC 61000 - 4 - 2（静电放电）标准，15 kV（空气放电）、8.0 kV（接触放电）
- 阻燃等级为UL 94 V - 0
- 这些器件为无铅器件
应用领域
- 手持便携式应用
- 网络和电信
- 汽车电子
- 串行和并行端口
- 笔记本电脑、台式机、服务器
