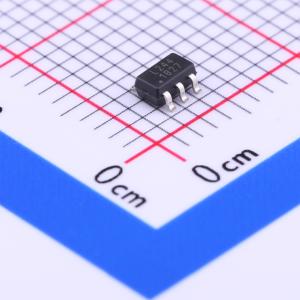

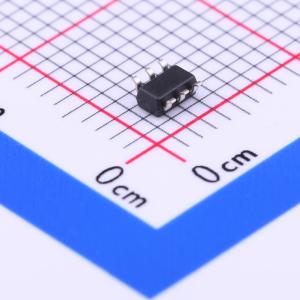

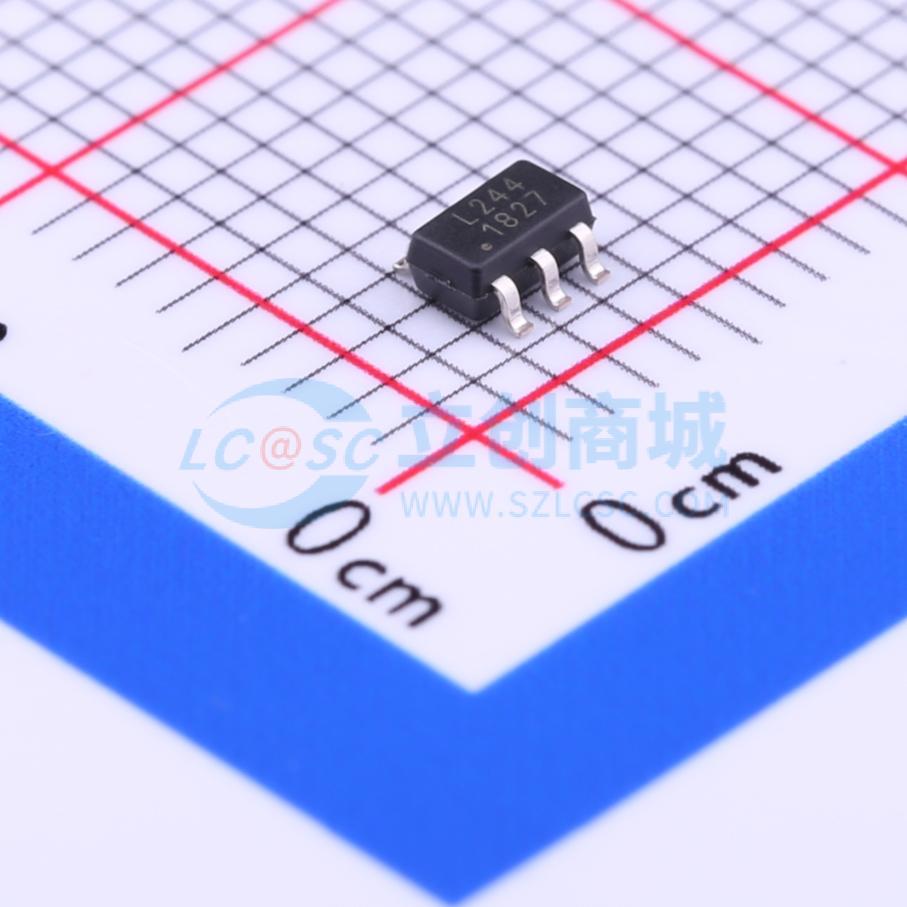

温馨提醒：图片仅供参考，商品以实物为准
CM1224-04SO
2和4通道低电容ESD保护阵列，内置齐纳二极管，适用于高速数据线ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- CM1224-04SO
- 商品编号
- C233379
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.7pF |
商品概述
CM1224系列二极管阵列专为需要最小电容负载的电子元件或子系统提供ESD保护而设计。这些器件非常适合保护具有高数据和时钟速率的系统，或需要低电容负载的电路。每个ESD通道由一对串联的二极管组成，可将正或负ESD电流脉冲导向正（V_P）或负（V_N）电源轨。在V_P和V_N之间嵌入了一个齐纳二极管，具有两个优点。首先，它可保护V_CC轨免受ESD冲击；其次，它消除了原本用于吸收接地正ESD冲击所需的旁路电容。CM1224可根据IEC 61000 - 4 - 2标准防护高达±8kV的ESD脉冲。
这些器件特别适合保护使用高速端口的系统，如USB 2.0、IEEE1394（Firewire、iLink）、串行ATA、DVI、HDMI，以及可移动存储设备、数码摄像机、DVD - RW驱动器和其他需要极低负载电容和ESD保护的应用中的相应端口。
CM1224系列器件采用小尺寸封装，具有无铅表面处理。
商品特性
- 提供两路或四路ESD保护
- 按照IEC61000 - 4 - 2标准4级，提供±8 kV接触放电的ESD保护
- 典型通道输入电容低至0.7pF
- 电容随温度和电压的变化极小
- 典型通道输入电容匹配度为0.02pF，非常适合差分信号
- 齐纳二极管保护电源轨，无需外部旁路电容
- 钳位电压（VCLAMP）低至10 V
- 动态电阻（R_DYN）低至1.08Ω
- 每个I/O引脚可承受超过1000次ESD冲击
- 提供SOT和MSOP无铅封装
- 这些器件为无铅产品，符合RoHS标准
应用领域
- 台式电脑、笔记本电脑和外设中480 Mbps的USB2.0端口
- 400 Mbps / 800 Mbps的IEEE1394 Firewire端口
- 笔记本电脑、机顶盒、数字电视、液晶显示器中的DVI端口、HDMI端口
- 台式电脑和硬盘驱动器中的串行ATA端口
- PCI Express端口
