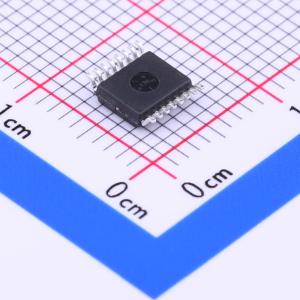

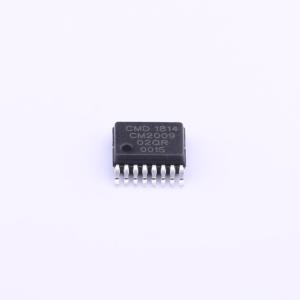

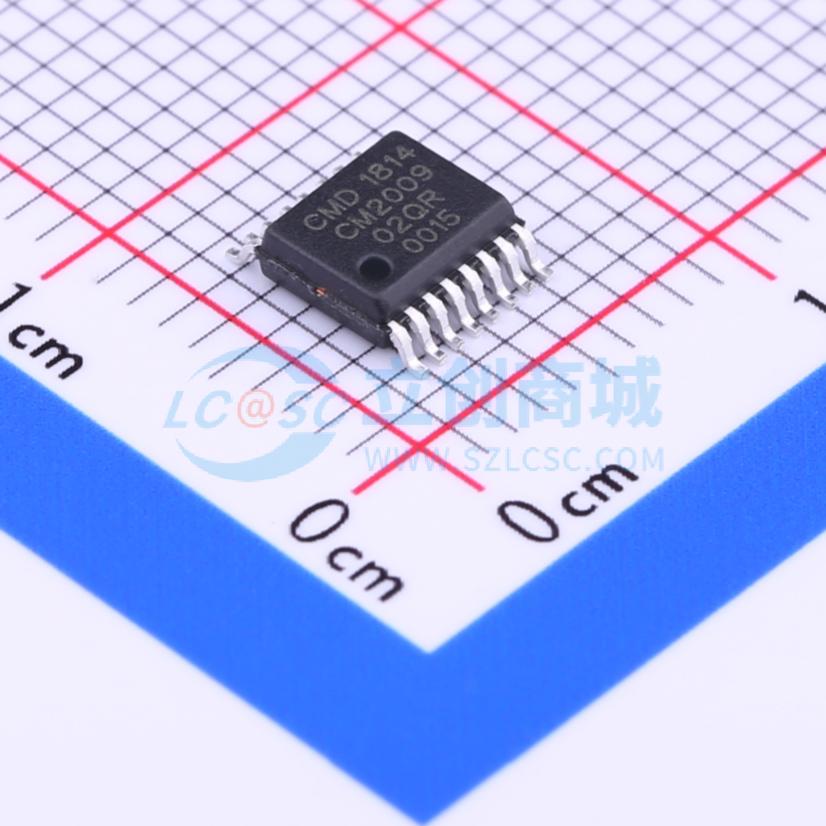

CM2009-02QR
双向ESD
- 描述
- 视频IC
- 品牌名称
- onsemi(安森美)
- 商品型号
- CM2009-02QR
- 商品编号
- C233381
- 商品封装
- QSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 钳位电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 4pF |
商品概述
CM2009连接在嵌入PC的视频图形控制器、图形适配卡或机顶盒与VGA或DVI - I端口连接器之间。CM2009为所有信号集成了ESD保护、为DDC信号提供电平转换、为SYNC信号提供缓冲。视频、DDC和SYNC线路的ESD保护通过低电容电流转向二极管实现。 所有ESD二极管设计为能安全处理IEC - 61000 - 4 - 2 4级标准规定的高电流尖峰（若存在C_BYP，接触放电为±8 kV；若不存在，则为±4 kV）。DDC信号引脚的ESD保护设计用于在设备断电而连接的显示器仍通电时防止“反向电流”。 为VIDEO、DDC和SYNC通道分别提供正电源轨，以便与低压视频控制器IC接口，在多电源电压环境中提供设计灵活性。 两个同相驱动器为来自视频控制器IC（SYNC1、SYNC2）的HSYNC和VSYNC信号提供缓冲。这些缓冲器接受TTL输入电平，并将其转换为在接地和V_CC_SYNC（通常为5 V）之间摆动的CMOS输出电平。此外，每个驱动器在SYNC_OUT引脚连接有一个串联端接电阻（R_T），省去了视频电缆HSYNC和VSYNC线路通常所需的外部端接电阻。有三种不同R_T值的版本，可实现典型的65 Ω（CM2009 - 00）或15 Ω（CM2009 - 02）端接。 15 Ω（CM2009 - 02）版本通常需要两个外部电阻，可选择这些电阻以精确匹配视频电缆SYNC线路的特性阻抗。 当DDC控制器的供电电压低于显示器时，两个N沟道MOSFET提供所需的电平转换功能。这些MOSFET的栅极端（V_CC_DDC）应连接到为DDC控制器收发器供电的电源轨（通常为3.3 V）。
商品特性
- 包括ESD保护、电平转换、缓冲和同步阻抗匹配
- 为所有VGA端口连接器引脚提供7通道ESD保护，满足IEC - 61000 - 4 - 2 4级ESD要求（±8 kV接触放电）
- 视频线路上ESD保护二极管的负载电容极低（最大4 pF）
- HSYNC和VSYNC线路采用5 V驱动器
- 同步线路集成阻抗匹配电阻
- 为DDC_CLK和DDC_DATA通道提供双向电平转换N沟道FET
- DDC线路具备反向驱动保护
- 采用紧凑的16引脚QSOP封装
- 这些器件无铅且符合RoHS标准
应用领域
- 以下设备中的VGA和DVI - I端口：
- 台式机和笔记本电脑
- 图形卡
- 机顶盒
