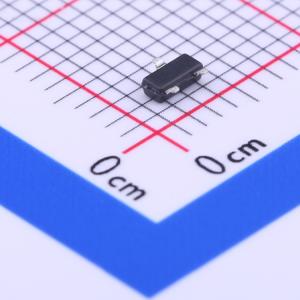

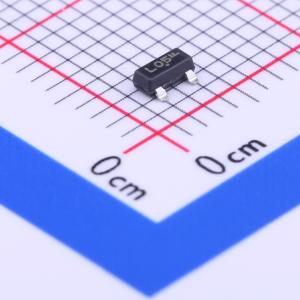

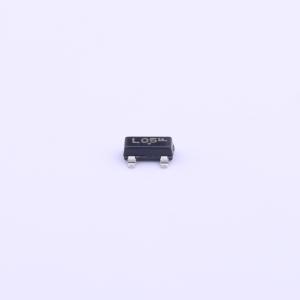

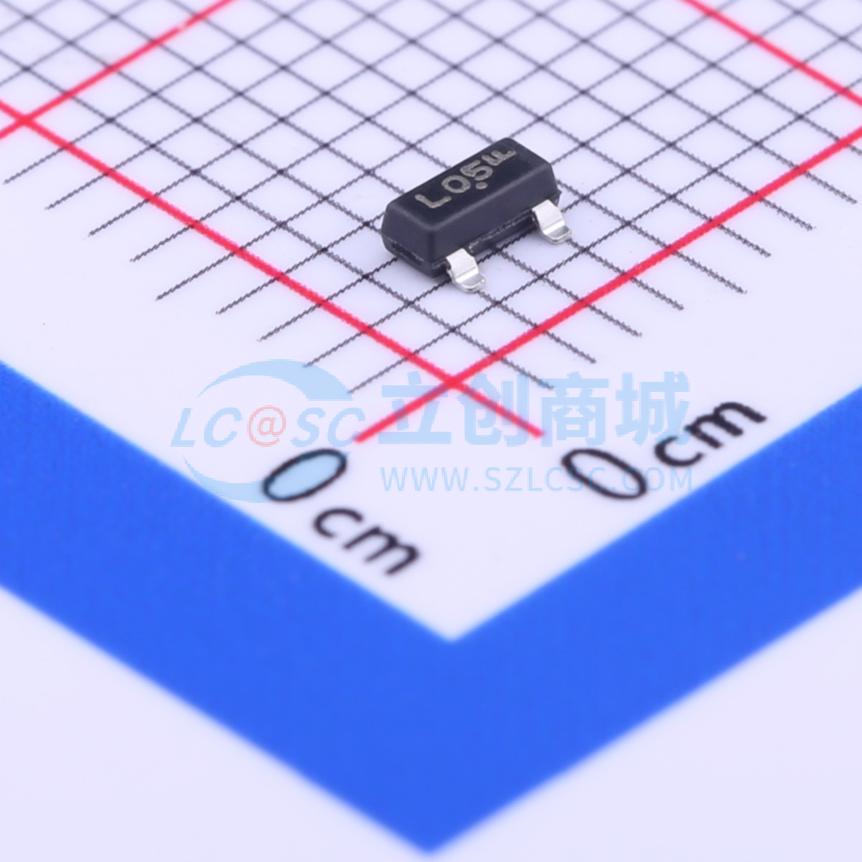

温馨提醒：图片仅供参考，商品以实物为准
SL05T1G
单向ESD 5V截止 峰值浪涌电流：17A@8/20us
SMT扩展库PCB免费打样
- 描述
- 该浪涌保护系列产品可提供瞬态过电压保护，同时显著降低电容。通过串联一个补偿二极管来降低电容。这种集成解决方案可为高速接口（如通信系统、计算机和计算机外设）提供静电放电（ESD）保护。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SL05T1G
- 商品编号
- C233424
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 17A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 5pF |
商品概述
该浪涌保护系列产品可提供瞬态过电压保护，同时显著降低电容。通过串联一个补偿二极管来降低电容。这种集成解决方案可为高速接口（如通信系统、计算机和计算机外设）提供静电放电（ESD）保护。
商品特性
- 浪涌保护二极管与补偿二极管串联，电容小于5 pF
- 静电放电保护符合IEC 61000 - 4 - 2、4 - 4、4 - 5标准
- 峰值功率额定值为300 W（8×20 μs）
- 使用两个器件可实现双向保护
- 阻燃等级为UL 94 V - 0
- 带有SZ前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q101标准，可提供生产件批准程序（PPAP）文件
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准
应用领域
- 通信系统
- 计算机
- 计算机外设
- 高速输入/输出（I/O）数据线
- 多条输入/输出线
