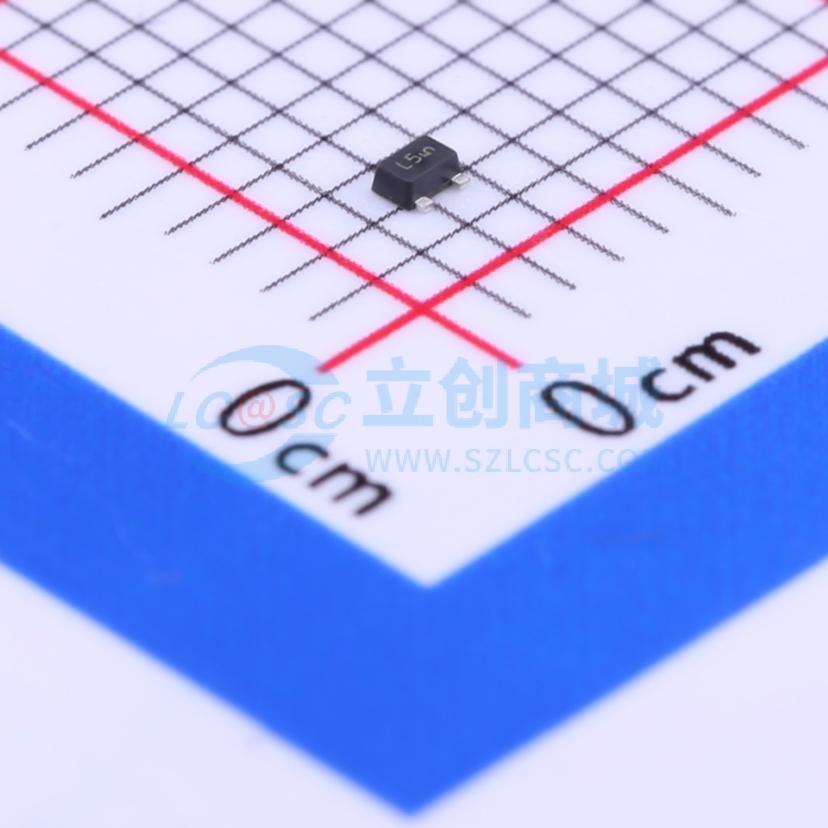

温馨提醒：图片仅供参考，商品以实物为准
ESD7C3.3DT5G
单向ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD7CxxD系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中ESD保护的理想选择。因其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7C3.3DT5G
- 商品编号
- C233386
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 击穿电压 | 5V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF |
商品概述
ESD7CxxD系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- 低电容：6.2 pF至13 pF
- 低钳位电压
- 小外形尺寸：0.047"x0.047"（1.20 mmx1.20 mm）
- 低本体高度：0.020"（0.5 mm）
- 耐受电压：3.3 V、5 V
- 低泄漏
- 响应时间 < 1 ns
- 人体模型3级（>16 kV）静电放电等级
- IEC61000 - 4 - 2 4级静电放电保护
- SZ前缀适用于汽车及其他有独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些是无铅器件
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
- 其他便携式应用
