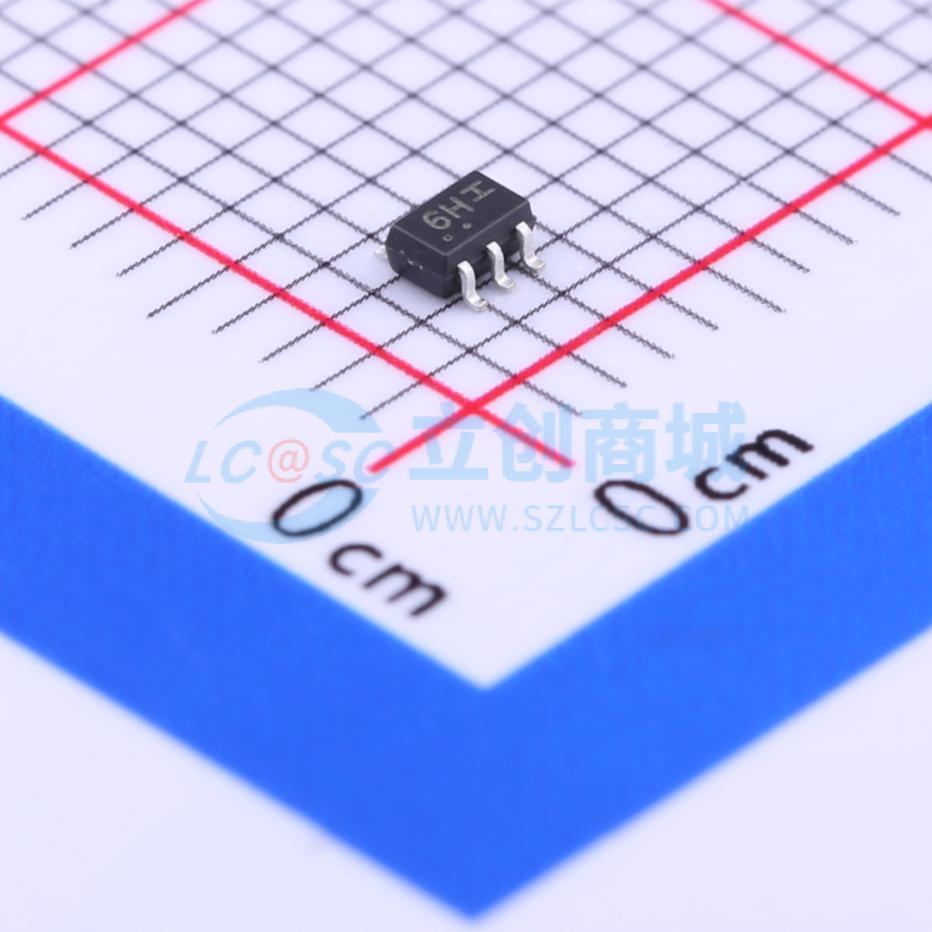

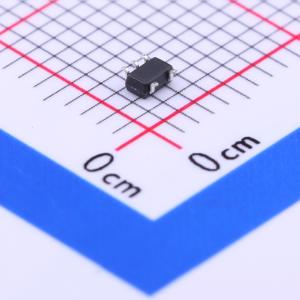

温馨提醒：图片仅供参考，商品以实物为准
NSQA6V8AW5T2G
单向ESD 5V截止 峰值脉冲电流：1.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款集成浪涌保护装置（浪涌防护）专为需要瞬态过电压保护的应用而设计。它适用于计算机、打印机、商用机器、通信系统、医疗设备等敏感设备及其他应用场景。其集成设计仅用一个封装就能为四条独立线路提供高效可靠的保护。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NSQA6V8AW5T2G
- 商品编号
- C233419
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 1.6A | |
| 峰值脉冲功率(Ppp) | 20W@8/20us | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品概述
这款集成浪涌保护装置（浪涌防护）专为需要瞬态过电压保护的应用而设计。它适用于计算机、打印机、商用机器、通信系统、医疗设备等敏感设备及其他应用场景。其集成设计仅用一个封装就能为四条独立线路提供高效可靠的保护。这些器件非常适合电路板空间有限的情况。
商品特性
- 低钳位电压
- 小型SC - 88A SMT封装
- 关态电压：5V
- 低泄漏电流 < 1μA
- 四个独立的单向保护配置
- ESD保护：IEC61000 - 4 - 2：4级；MILSTD 883C - 方法3015 - 6：3类
- 这些器件无铅且符合RoHS标准
应用领域
-仪器设备-串行和并行端口-基于微处理器的设备-笔记本电脑、台式机、服务器-蜂窝和便携式设备
