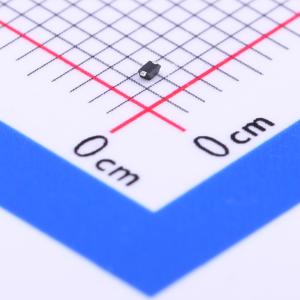

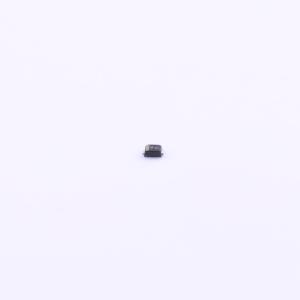

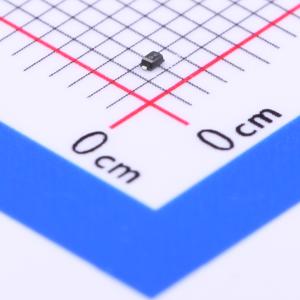

温馨提醒：图片仅供参考，商品以实物为准
ESD9L3.3ST5G
ESD 3.3V截止 峰值浪涌电流：1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD9L系列旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件成为在电路板空间有限的设计中进行ESD保护的理想选择。由于其电容低，适用于USB 2.0高速和天线线路应用等高频率设计。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD9L3.3ST5G
- 商品编号
- C233387
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 击穿电压 | 4.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESD9L系列旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件成为在电路板空间有限的设计中进行ESD保护的理想选择。由于其电容低，适用于USB 2.0高速和天线线路应用等高频率设计。
商品特性
- 超低电容0.5 pF
- 低钳位电压
- 小尺寸封装：0.039英寸x 0.024英寸（1.00毫米x 0.60毫米）
- 低封装高度：0.016英寸（0.4毫米）
- 截止电压：3.3 V、5 V
- 低泄漏
- 典型响应时间 <1.0 ns
- 符合IEC61000 - 4 - 2 4级ESD保护标准
- 带有S和SZ前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q101标准，可提供生产件批准程序（PPAP）文件
- 这些器件无铅且符合RoHS标准
应用领域
- USB 2.0高速应用
- 天线线路应用
