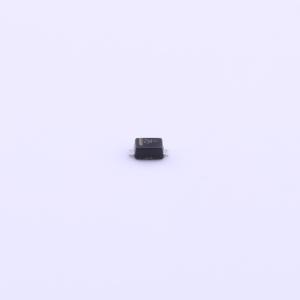

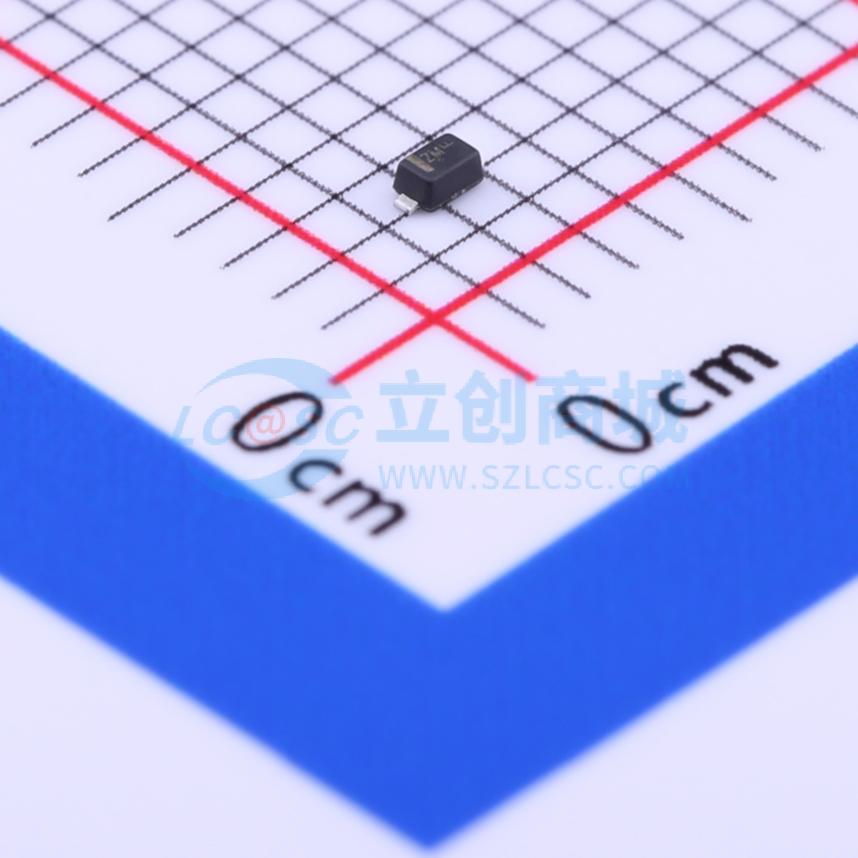

ESD5Z12T1G
单向ESD 12V截止 峰值脉冲电流：9.6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD5Z12T1G
- 商品编号
- C233383
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 9.6A@8/20us | |
| 峰值脉冲功率(Ppp) | 240W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.1V | |
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 55pF |
商品概述
ESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- 低钳位电压
- 小外形尺寸：0.047英寸x 0.032英寸（1.20毫米x 0.80毫米）
- 低本体高度：0.028英寸（0.7毫米）
- 关断电压：2.5 V - 12 V
- 在8 x 20 μs脉冲下，峰值功率高达240 W
- 低泄漏
- 典型响应时间 < 1 ns
- 人体模型3级（>16 kV）静电放电等级
- IEC61000-4-2 4级静电放电保护
- IEC61000-4-4 4级电快速瞬变脉冲群（EFT）保护
- 适用于汽车及其他有特殊场地和控制变更要求的应用的SZ前缀；符合AEC-Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅且符合RoHS标准
应用领域
-手机-便携式设备-数码相机-电源-许多其他便携式应用
