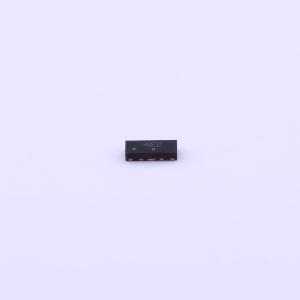

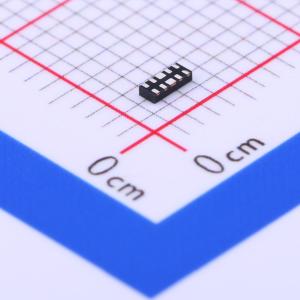

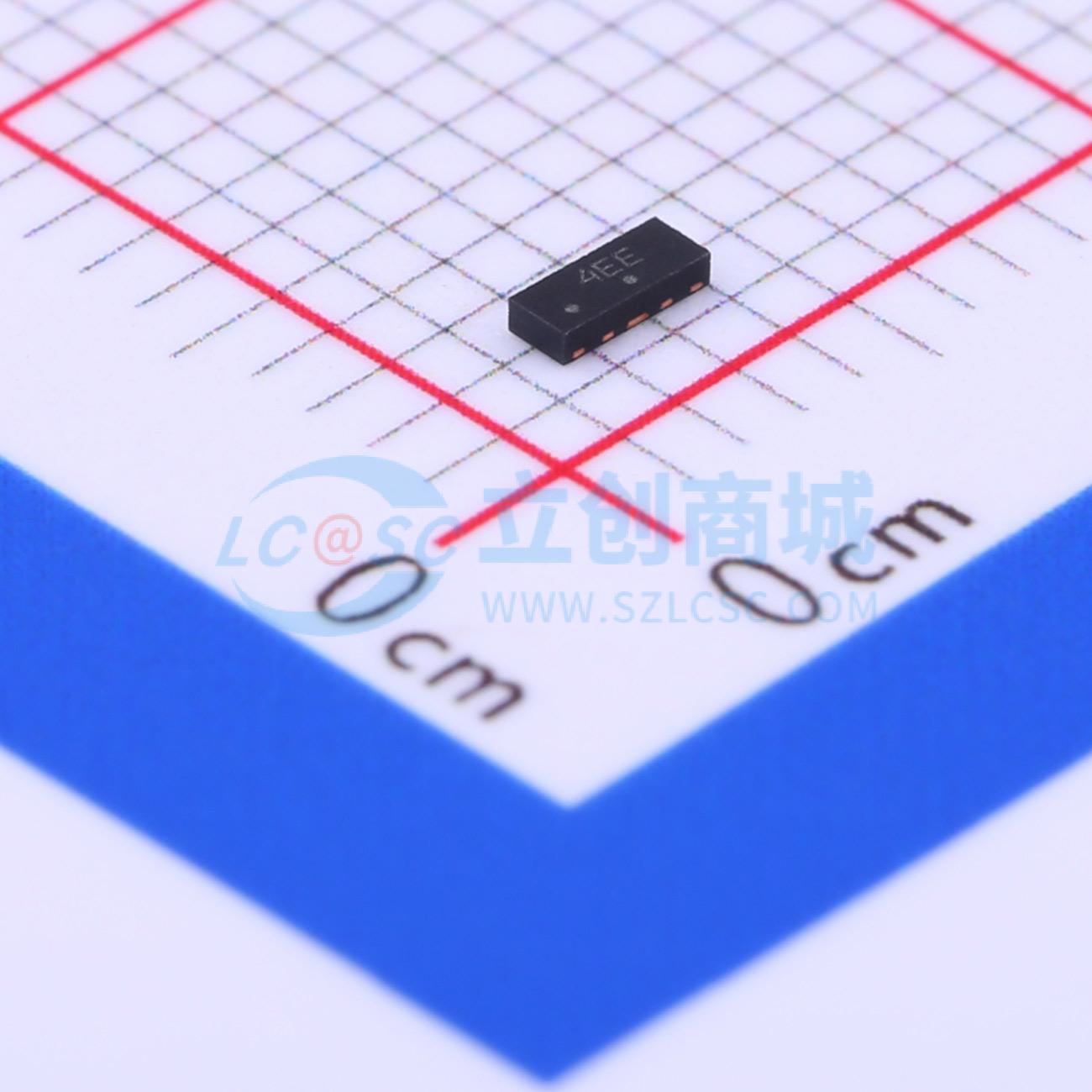

ESD7504MUTAG
单向ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD7504浪涌保护器件旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护电压敏感高速数据线的理想选择。直插式封装便于进行PCB布局，并能实现匹配的走线长度，这对于维持高速差分线（如USB 3.0）之间的恒定阻抗至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7504MUTAG
- 商品编号
- C233385
- 商品封装
- UDFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 13.7V | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
ESD7504浪涌保护器件旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护电压敏感高速数据线的理想选择。直插式封装便于进行PCB布局，并能实现匹配的走线长度，这对于维持高速差分线（如USB 3.0）之间的恒定阻抗至关重要。
商品特性
- 低电容（最大0.55 pF，I/O到地）
- 符合以下IEC标准保护：IEC 61000 - 4 - 2（4级）
- 低ESD钳位电压
- 这些器件无铅、无卤/无溴化阻燃剂，且符合RoHS标准
应用领域
- USB 3.0
- eSATA 1.0/2.0/3.0
- HDMI 1.3/1.4
- Display Port
