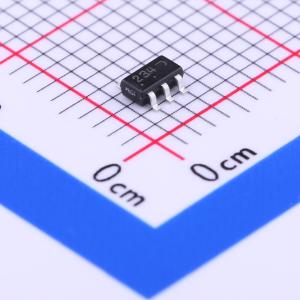

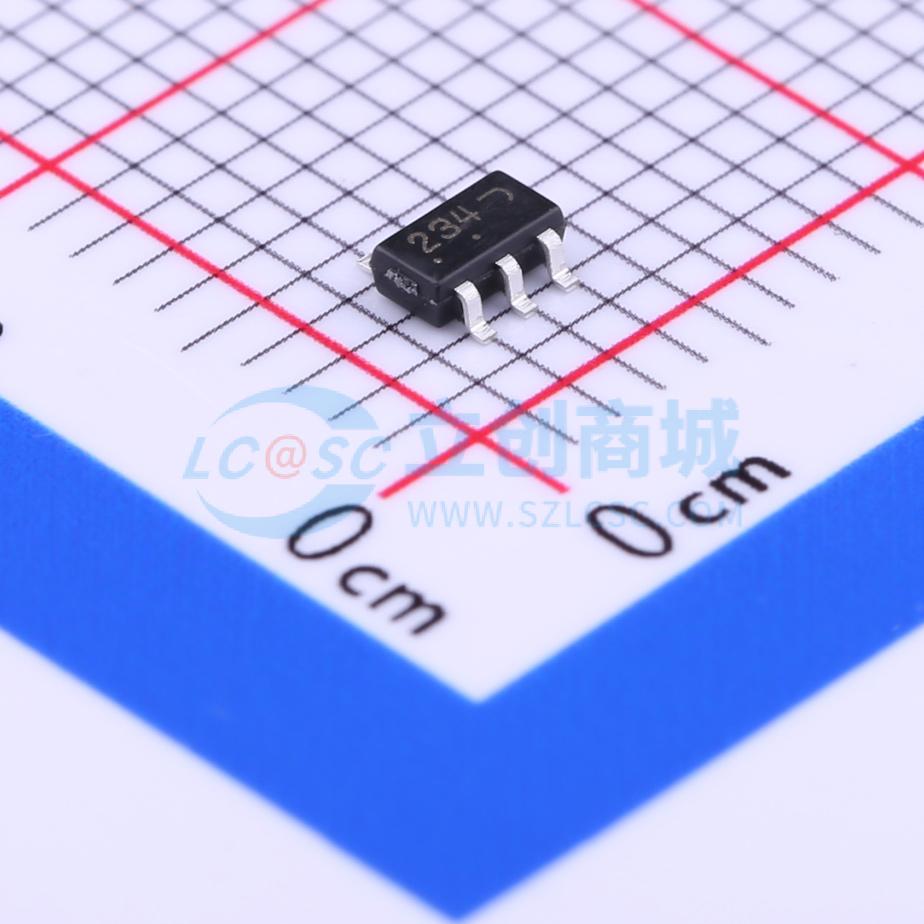

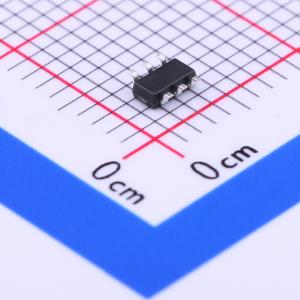

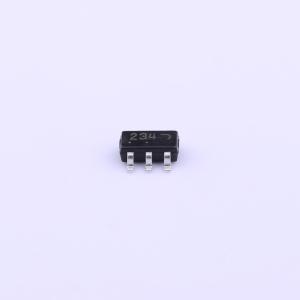

温馨提醒：图片仅供参考，商品以实物为准

CM1213A-04SO

ESD 3.3V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: CM1213A−04SO专为需要最小电容负载的电子元件或子系统提供静电放电（ESD）保护而设计。该器件非常适合保护具有高数据和时钟速率的系统，或用于需要低电容负载的电路。每个ESD通道由一对串联的二极管组成，可将正或负ESD电流脉冲导向正（Vₚ）或负（Vₙ）电源轨。在Vₚ和Vₙ之间嵌入了一个齐纳二极管，具有两个优点。首先，它保护VCC轨免受ESD冲击；其次，它消除了原本用于将正ESD冲击吸收到地所需的旁路电容。该器件可根据IEC 61000−4−2标准防护高达8 kV的ESD脉冲。该器件特别适合保护使用高速端口的系统，如USB 2.0、IEEE1394（Firewire、iLink）、串行ATA、DVI、HDMI，以及可移动存储设备、数码摄像机、DVD−RW驱动器和其他需要在小封装尺寸内实现极低负载电容和ESD保护的应用中的相应端口。
品牌名称: onsemi(安森美)
商品型号: CM1213A-04SO
商品编号: C233378
商品封装: SC-74
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

CM1213A-04SO专为需要最小电容负载的电子元件或子系统提供静电放电（ESD）保护而设计。该器件非常适合保护具有高数据和时钟速率的系统，或需要低电容负载的电路。每个ESD通道由一对串联的二极管组成，它们将正或负ESD电流脉冲引导至正（V_P）或负（V_N）电源轨。在V_P和V_N之间嵌入了一个齐纳二极管，具有两个优点。首先，它保护V_CC轨免受ESD冲击；其次，它消除了原本用于吸收正向ESD冲击到地的旁路电容的需求。该器件可根据IEC 61000 - 4 - 2标准防护高达8kV的ESD脉冲。该器件特别适合保护使用高速端口（如USB 2.0、IEEE1394（火线、iLink）、串行ATA、DVI、HDMI）的系统，以及可移动存储、数码摄像机、DVD - RW驱动器和其他需要在小封装尺寸下实现极低负载电容和ESD保护的应用中的相应端口。

商品特性

四路ESD保护
提供符合IEC61000 - 4 - 2 4级标准的ESD保护
±8kV接触放电
典型通道输入电容低至0.85pF
电容随温度和电压的变化极小
典型通道输入电容匹配度为0.02pF，非常适合差分信号
齐纳二极管保护电源轨，无需外部旁路电容
每个I/O引脚可承受超过1000次ESD冲击
适用于汽车和其他有独特场地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
这些器件无铅且符合RoHS标准

应用领域

台式电脑、笔记本电脑和外设中480 Mbps的USB2.0端口
400 Mbps/800 Mbps的IEEE1394火线端口
笔记本电脑、机顶盒、数字电视、液晶显示器中的DVI端口、HDMI端口
台式电脑和硬盘驱动器中的串行ATA端口
PCI Express端口
通用高速数据线ESD保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	3.3V
	钳位电压	9.9V
	峰值脉冲电流(Ipp)	-
	峰值脉冲功率(Ppp)	-
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	2pF
