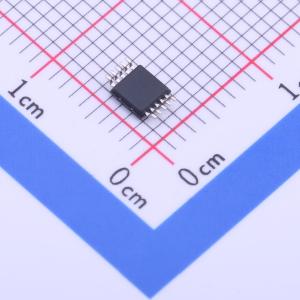

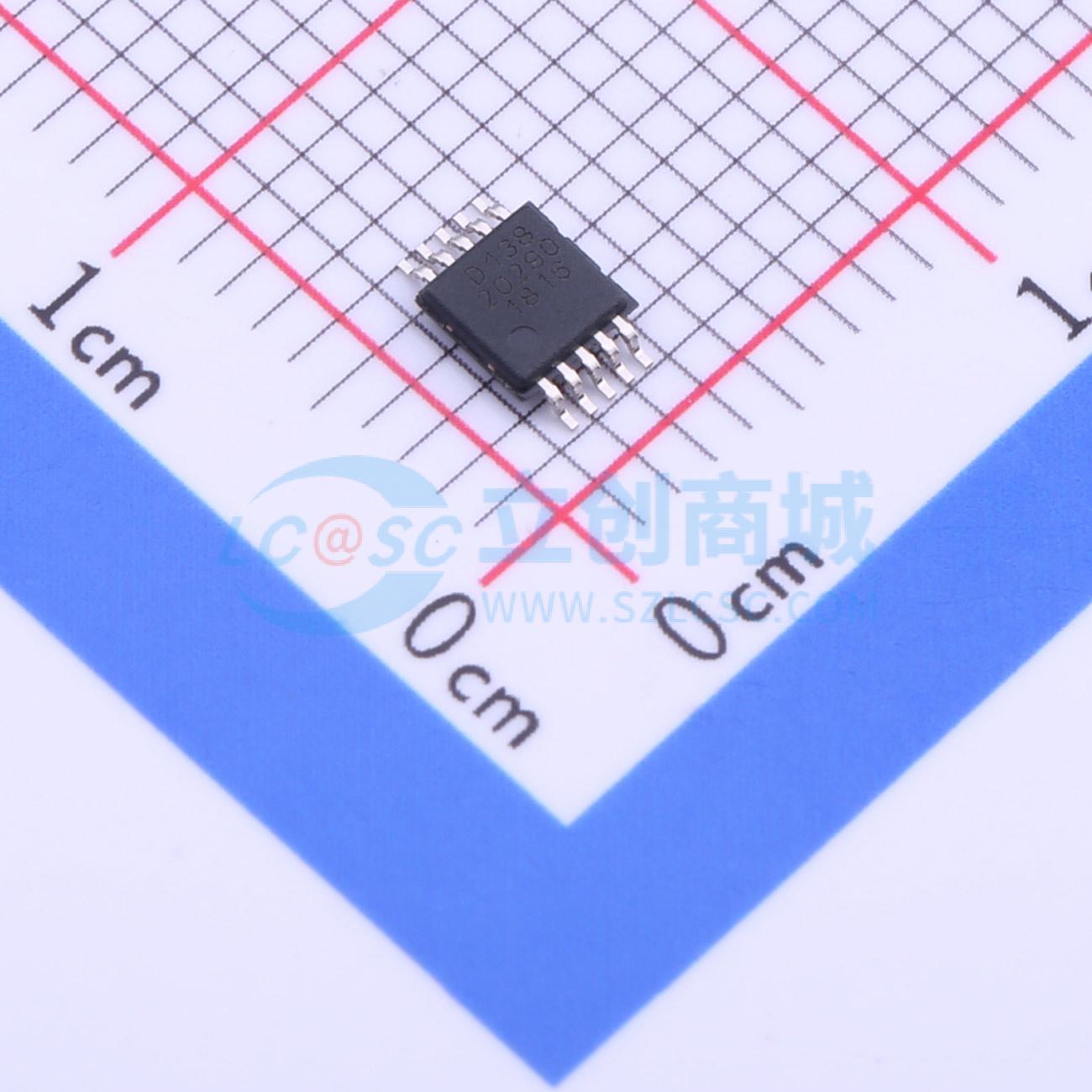

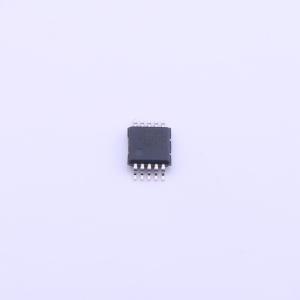

温馨提醒：图片仅供参考，商品以实物为准
CM1213-08MR
CM1213-08MR 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- CM1213-08MR
- 商品编号
- C233377
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | - | |
| 钳位电压 | 8.8V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 八路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
CM1213系列二极管阵列专为需要最小电容负载的电子元件或子系统提供静电放电（ESD）保护而设计。这些器件非常适合保护具有高数据和时钟速率的系统，或用于需要低电容负载的电路。每个ESD通道由一对串联的二极管组成，可将正或负ESD电流脉冲导向正（V_P）或负（V_N）电源轨。在V_P和V_N之间嵌入了一个齐纳二极管，具有两个优点。首先，它可保护V_CC轨免受ESD冲击；其次，它无需使用旁路电容来吸收流向地的正ESD冲击。CM1213可根据IEC 61000 - 4 - 2标准，防护高达±8 kV的ESD脉冲。 这些器件特别适用于保护使用高速端口的系统，如USB2.0、IEEE1394（火线、iLink）、串行ATA、DVI、HDMI，以及可移动存储设备、数码摄像机、DVD - RW驱动器等应用中的相应端口，这些应用需要在小封装尺寸下实现极低的负载电容和ESD保护。
商品特性
- 6或8通道ESD保护
- 提供符合IEC61000 - 4 - 2 4级标准的ESD保护
- ±8 kV接触放电
- 典型通道输入电容低至1.0 pF
- 电容随温度和电压的变化极小
- 典型通道输入电容匹配度为0.02 pF，非常适合差分信号
- 信号引脚与相邻信号引脚之间的互电容典型值为 - 0.11 pF
- 齐纳二极管可保护电源轨，无需外部旁路电容
- 每个I/O引脚可承受超过1000次ESD冲击
- 提供SOIC和MSOP封装
- 这些器件无铅且符合RoHS标准
应用领域
- 台式电脑、笔记本电脑及外设中480 Mbps的USB2.0端口
- 400 Mbps / 800 Mbps的IEEE1394火线端口
- 笔记本电脑、机顶盒、数字电视、液晶显示器中的DVI端口、HDMI端口
- 台式电脑和硬盘驱动器中的串行ATA端口
- PCI Express端口
- 通用高速数据线ESD保护
- 掌上电脑/个人数字助理
