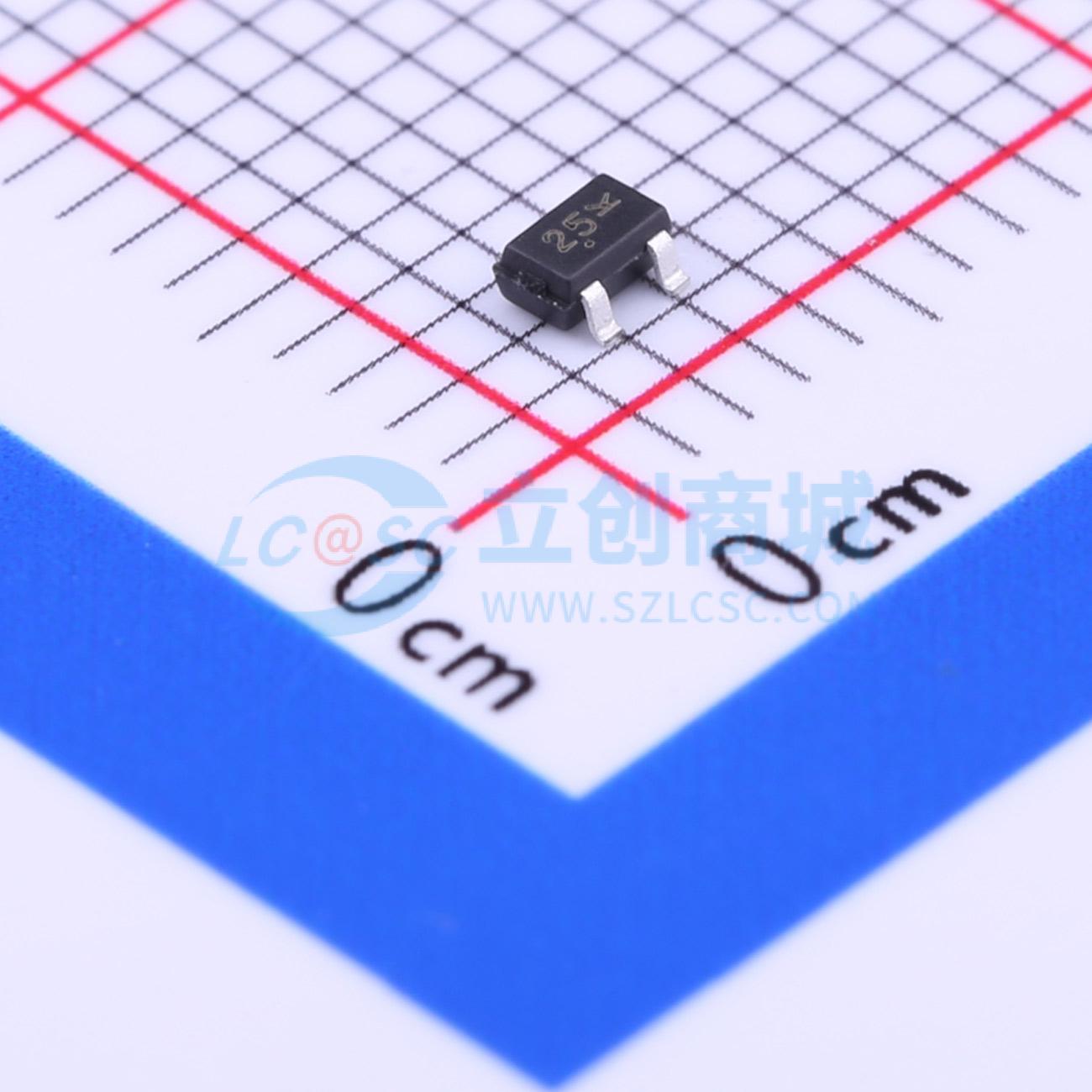

温馨提醒：图片仅供参考，商品以实物为准
NUP2125WTT1G
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 7pF |
商品概述
SZ/NUP2125 旨在保护 CAN 收发器免受静电放电 (ESD) 和其他有害瞬态电压事件的影响。该器件采用单个紧凑型 SC−70 (SOT−323) 封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的选择，可提高系统可靠性并满足严格的电磁干扰 (EMI) 要求。
商品特性
- 每线 200 W 峰值功率耗散 (8/20 μs 波形)
- 二极管电容匹配
- 低反向漏电流 (<100 nA)
- IEC 兼容性：
- IEC 61000−4−2 (ESD)：4 级
- IEC 61000−4−4 (EFT)：50 A – 5/50 ns
- IEC 61000−4−5 (雷击) 3.0 A (8/20 μs)
- ISO 7637−1，非重复 EMI 浪涌脉冲 2，8.0 A (1/50 μs)
- ISO 7637−3，重复电气快速瞬变 (EFT) EMI 浪涌脉冲，50 A (5/50 ns)
- 可燃性等级 UL 94 V−0
- SZ 前缀适用于汽车和其他需要独特现场和控制变更要求的应用；符合 AEC−Q101 标准且具备生产件批准程序 (PPAP) 能力
- 这些是无铅器件
应用领域
- 汽车网络
- CAN / CAN−FD
- 低速和高速 CAN
- 容错 CAN
