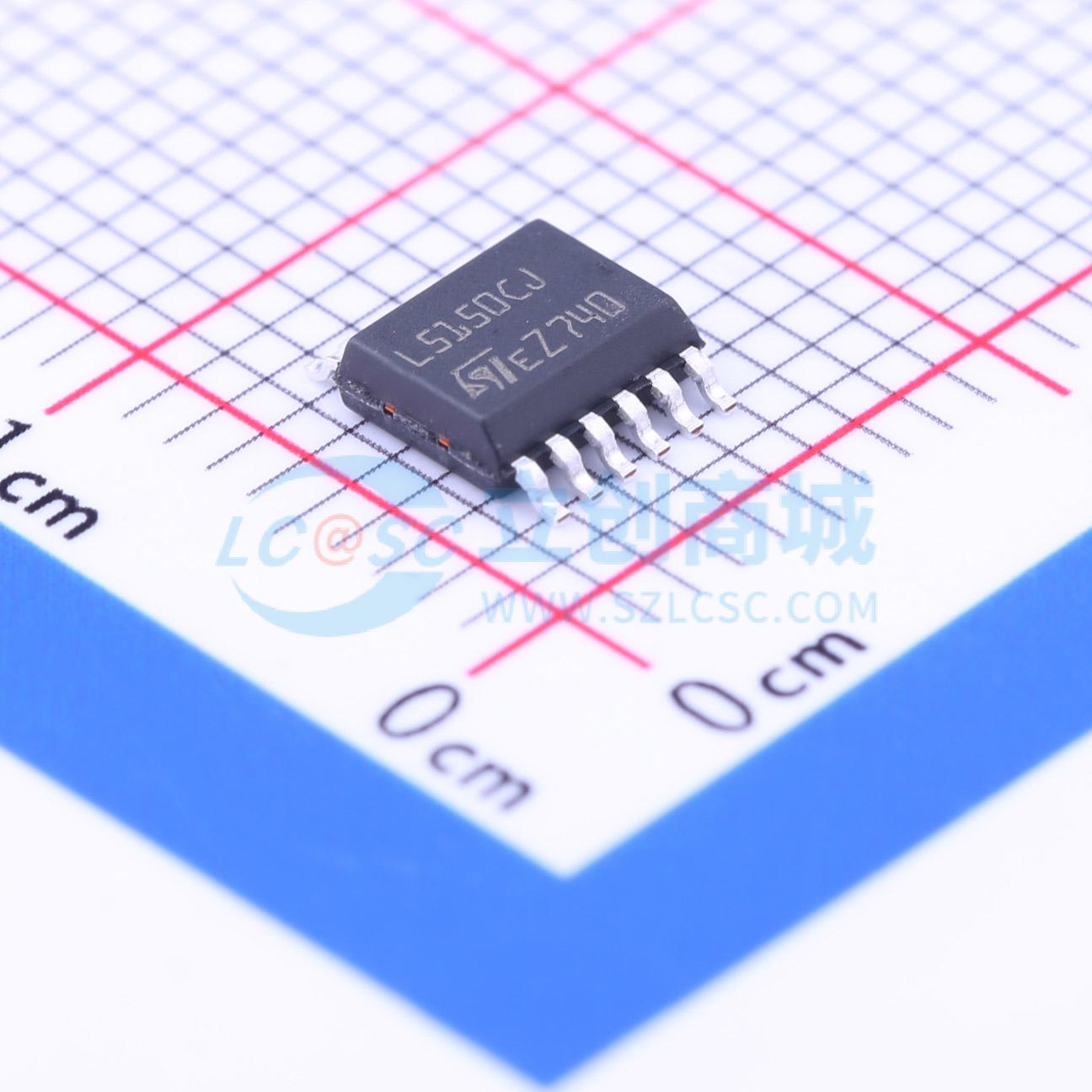

温馨提醒：图片仅供参考，商品以实物为准

L5150CJTR

5V低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L5150CJ和L5150CS是具有微处理器控制功能（如上电复位、低压复位、预警）的低压差线性稳压器。在极低输出电流下，典型静态电流为55 μA。
品牌名称: ST(意法半导体)
商品型号: L5150CJTR
商品编号: C222100
商品封装: PowerSSO-12
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

商品概述

L5150CJ和L5150CS是具有微处理器控制功能（如上电复位、低压复位、预警）的低压差线性稳压器。在极低输出电流下，典型静态电流为55 μA。片上微调实现了高输出电压精度（2%）。在宽温度范围、电源电压和负载变化的情况下，仍能保持精度。预警电路监测输入电压，并将其与内部电压基准进行比较。通过外部分压器，输出电压复位阈值可调节至低至3.5 V。最大输入电压为40 V。最大输出电流有内部限制。内部温度保护会使稳压器输出失效。此外，为保证稳定性，输出端仅需使用低容值陶瓷电容。

商品特性

工作直流电源电压范围：5.6 V至40 V
低压差
低静态电流消耗
精确输出电压：5 V ±2%
感应输出电压的复位电路
可通过外部电容编程的复位脉冲延迟
可调复位阈值
使用低容值输出电容时具有很宽的稳定范围
热关断和短路保护
宽温度范围（Tj = -40 °C至150 °C）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	48dB@(100Hz)

	属性	参数值
	压差	500mV@(150mA)
	静态电流(Iq)	55uA
	特性	过热保护；短路保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
