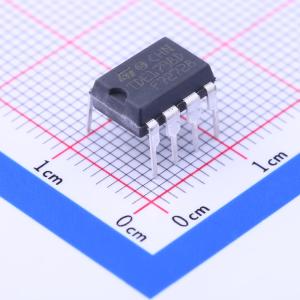

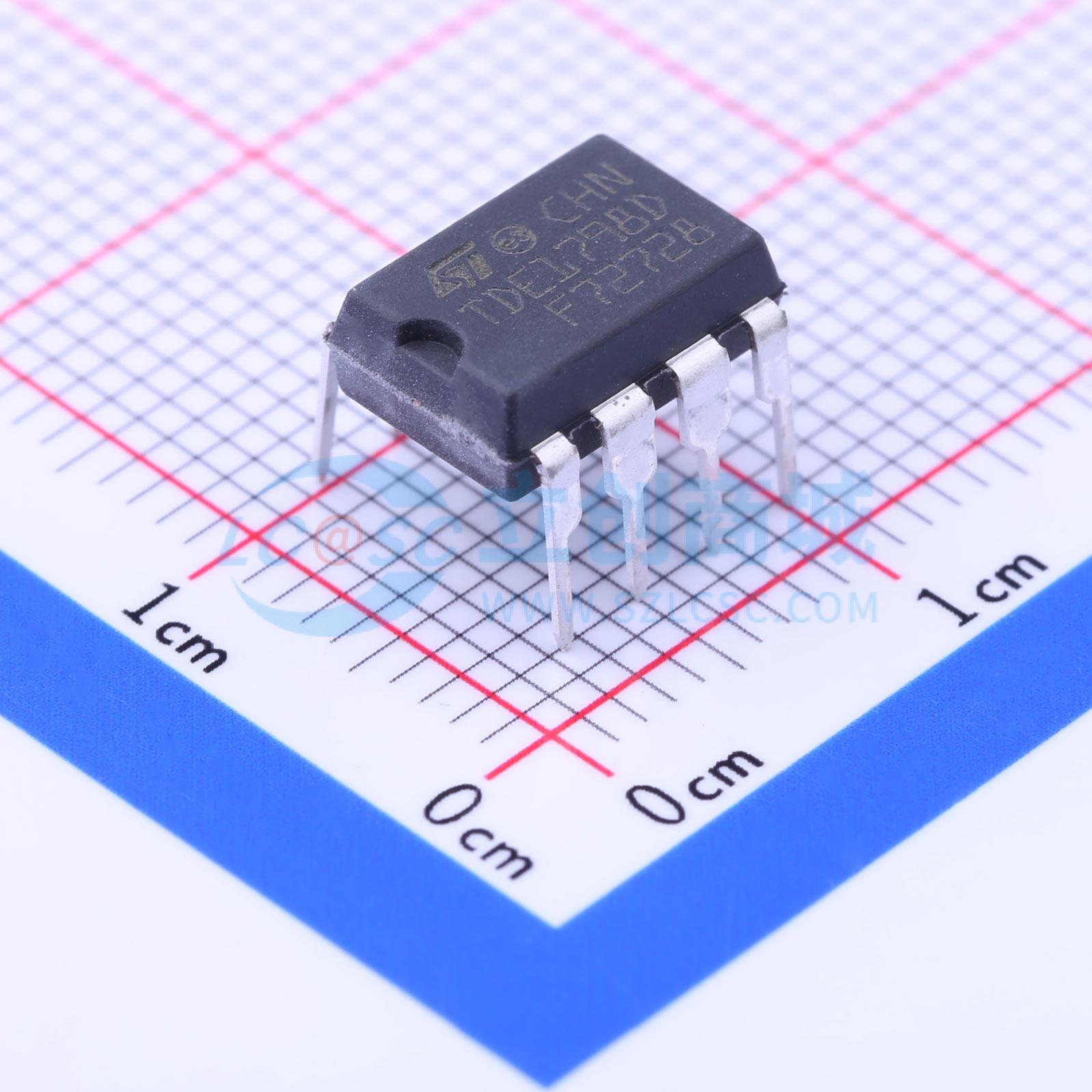

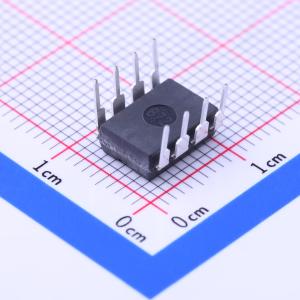

温馨提醒：图片仅供参考，商品以实物为准

TDE1798DP

描述: 0.5A智能电源开关
品牌名称: ST(意法半导体)
商品型号: TDE1798DP
商品编号: C222105
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.901克(g)

商品参数

商品概述

TDE1798是一款接口电路，可提供高电流，能够驱动任何类型的负载。输出端具备针对正电源或地的短路保护功能。此外，还设有热关断功能，以防止IC过热。若内部功耗过高，驱动器将关断以避免过度发热。若复位输入为低电平，过载消除后输出将保持为零。若复位输入为高电平，输出将交替开关，直至过载消除。通过并联多个器件的输出端，可获得更高的电流。在这种情况下，若多个器件的复位输入端并联连接，过载消除后它们可同时重新启动。该器件可在较宽的电源电压范围内工作，从标准的±15V运算放大器电源到工业电子系统使用的单±6V或+35V电源均可。输入电压可高于VCC。在接地端开路的情况下，输出为低电平。

商品特性

VCC - VCC ≤ 50V
最大输出电流0.5A
具备针对过载和短路的全面保护
反转时无需死区时间
输入与TTL兼容
TDE1799和TDE1798的输入信号具有相同的参考
断开后不会自动重启

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(50个/管，最小起订量 59 个)

个

起订量：59 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	500mA
	工作电压	6V~35V
	工作温度	-25℃~+85℃
